引言

定力矩緊固技術自2015年前后推廣以來，實現了許多典型的“零泄漏”案例[1-3]，為石油化工裝置安全穩定運行提供了重要技術保障，逐漸成為石化領域主流的石化法蘭緊固技術。相比于“大錘緊固法”，定力矩緊固技術通過精密的計算、精準的力矩控制和精細的管理，能夠有效提高法蘭螺栓的預緊力一致性，大大降低預緊力不足、預緊力過高的情況發生。然而，從預緊力換算到施工力矩僅是理論上的精確，依賴于穩定一致的摩擦系數。但實際上，同一法蘭上不同的螺栓孔位摩擦系數不盡相同，而在相同施工力矩作用下，0.01的摩擦系數差異可能會造成預緊力誤差達到50%。于是往往就會出現力矩夠但預緊力仍不夠的狀況，為裝置安全運行埋下隱患。此外，在力矩控制方面，力矩扳手油壓不穩、間歇性欠壓、不正確的反作用支點等都會直接影響力矩的施加，進而影響法蘭螺栓預緊力。一般來說，由于力矩不足導致的預緊力不足問題，可依靠多輪次緊固、力矩驗收來排除，但石化裝置法蘭螺栓數據巨大且檢修工期緊張，實際中很難做到嚴格的多輪次緊固和全面的力矩驗收，需要高水平的管理措施進行約束才能獲得較好的緊固效果?；谝陨蟽牲c(diǎn)原因，定力矩緊固技術并不能完全消除由于螺栓緊固問題帶來的安全隱患。原因在于定力矩緊固技術采用了“力矩”這一物理量來衡量螺栓的緊固質量，而非直接測量螺栓“預緊力”（又稱夾緊力、軸向力、軸力），從而引入了如摩擦系數、人員、機具等不可控或難控因素。因此，為進一步提高石化裝置的法蘭螺栓緊固水平，引入可以直接測量螺栓預緊力的新技術是一種有效方式。目前，能夠測量螺栓預緊力的方法有超聲法、壓力墊圈法、應變片法、內置光纖法等。從測試效率、測試精度、成本方面考慮，超聲法是最適用于石化領域的技術。特別是采用電磁超聲技術的測量方法，具有無需涂抹耦合劑、無需打磨螺栓表面的優勢。

1、技術原理

超聲法預緊力測量分為單波法和雙波法。單波法需要在螺栓緊固前和緊固后分別測量一次，作差后得出螺栓預緊力，而雙波法只需要在緊固后測量一次便可得出螺栓預緊力，相對單波法更加便捷。常見的超聲技術有壓電超聲和電磁超聲，主要區別在于產生和接收超聲波的物理機理不同。兩種超聲技術均可實現單波法和雙波法，但相比于壓電超聲，電磁超聲通過非接觸式的電磁作用產生和接收超聲波，具有無需耦合劑、無需打磨的優勢，可大大提升檢測效率?？紤]到石化裝置螺栓檢修任務有工作量大、工期緊張的特點，要選擇具有檢測效率高、檢測便捷性高的技術組合。通過比較分析可知：電磁超聲+雙波法是最適合的螺栓預緊力檢測手段。

1.1超聲法預緊力測量原理

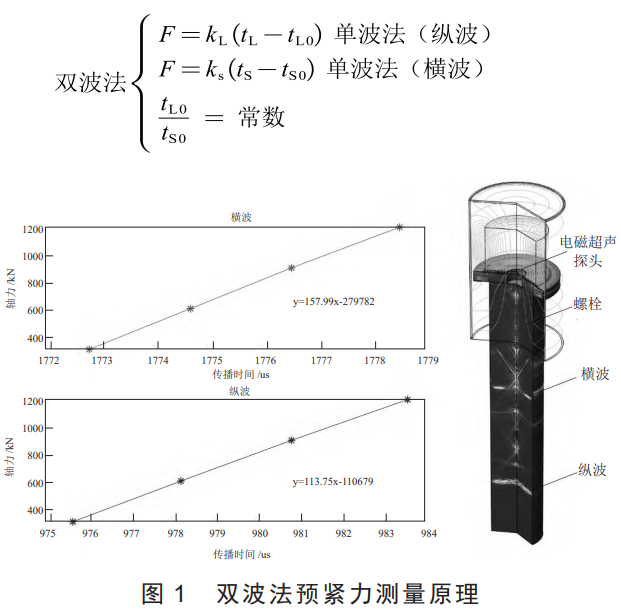

螺栓中可傳播兩種形式的超聲波：縱波和橫波。如圖1左圖所示，縱波和橫波在螺栓中的傳播時間與螺栓預緊力成線性關系。單波法只采用了一種形式的超聲波（縱波或者橫波），通過測量螺栓緊固前后的聲時差來測量預緊力。雙波則同時采用了兩種形式的超聲波，通過聯立方程，消除了初始聲時這一變量，免去了在螺栓緊固前記錄原始聲時的操作，大大提升了測量的便捷性。如圖1右圖所示，使用電磁超聲探頭可在螺栓中產生和接收雙波（縱波和橫波）。

1.2電磁超聲原理

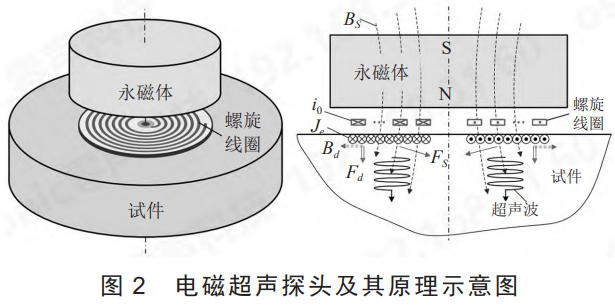

如圖2所示，電磁超聲探頭由一個永磁體和一個線圈組成。發射超聲波時，線圈中會通入高頻的交流電流，當靠近金屬試件（螺栓端面）時，會在試件表面感應出渦流，該渦流在永磁體磁場的作用下，會產生方向交替變化的力，在交變力的作用下便在試件的表面產生了超聲波。超聲波沿著螺栓體傳播，遇到另一端時會進行反射，當反射的超聲波傳播回電磁超聲探頭端面時，會切割磁感線，產生感應電流，進而被線圈拾獲信號。

通過設置靜磁場方向和螺旋線圈電流走向，可以控制交變力的方向，進而產生不同形式的超聲波。因此，經過特殊設計的電磁超聲探頭，具備同時發生和接收雙波的能力，能夠滿足螺栓預緊力測量需求。

2、螺栓預緊力檢測流程

2.1標定

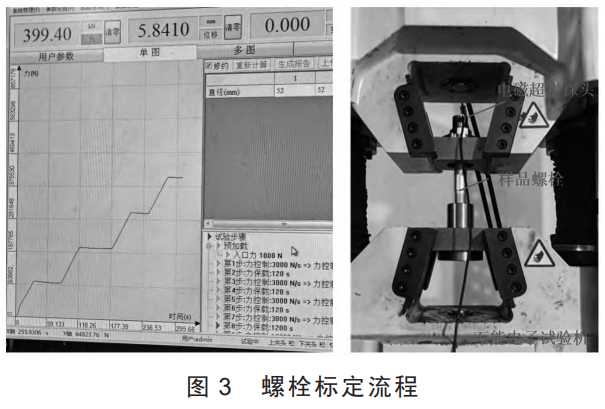

標定的目的是獲得預緊力與雙波聲時之間的線性參數，具體流程是：取3~5顆樣品螺栓，模擬實際情況把螺栓安裝在萬能電子試驗機上；將電磁超聲探頭吸附在螺栓端面（如圖3右圖所示）；編制萬能電子試驗機程序（如圖3左圖所示），進行步進拉伸試驗；每個力保載期間使用電磁超聲儀器記錄數據；拉伸結束后擬合出線性參數，并保存在儀器中以便現場調取使用。

2.2預緊力檢測

石化裝置間檢修期間施工方、預緊力檢測方、業主方配合流程下：（1）回裝前的準備工作。檢測方通過實際測量、查詢法蘭臺賬等方式確定待測螺栓規格等參數，并生成全廠待測螺栓標定數據庫，便于回裝時快速調取使用。（2）回裝期間的分工。①實施主體。檢測方向業主反饋當天檢測情況，并針對各法蘭面出具過程報告、對緊固質量進行打分。②風險點標記。檢測方依據預緊力測量結果，對緊固質量進行評估，對于風險點作醒目、明顯的標記，并通知施工方適時處理。③復測。對施工方整改效果進行重新評估，直至排除所有已發現的風險點，并向業主提交復測報告。（3）回裝結束的總結。檢測整理、匯總所有過程報告，形成《測試數據報告》。以此作為數據基礎，統計分析各裝置緊固質量、對泄漏風險進行評估、整理典型案例以便后續的工作改進。

3、應用案例

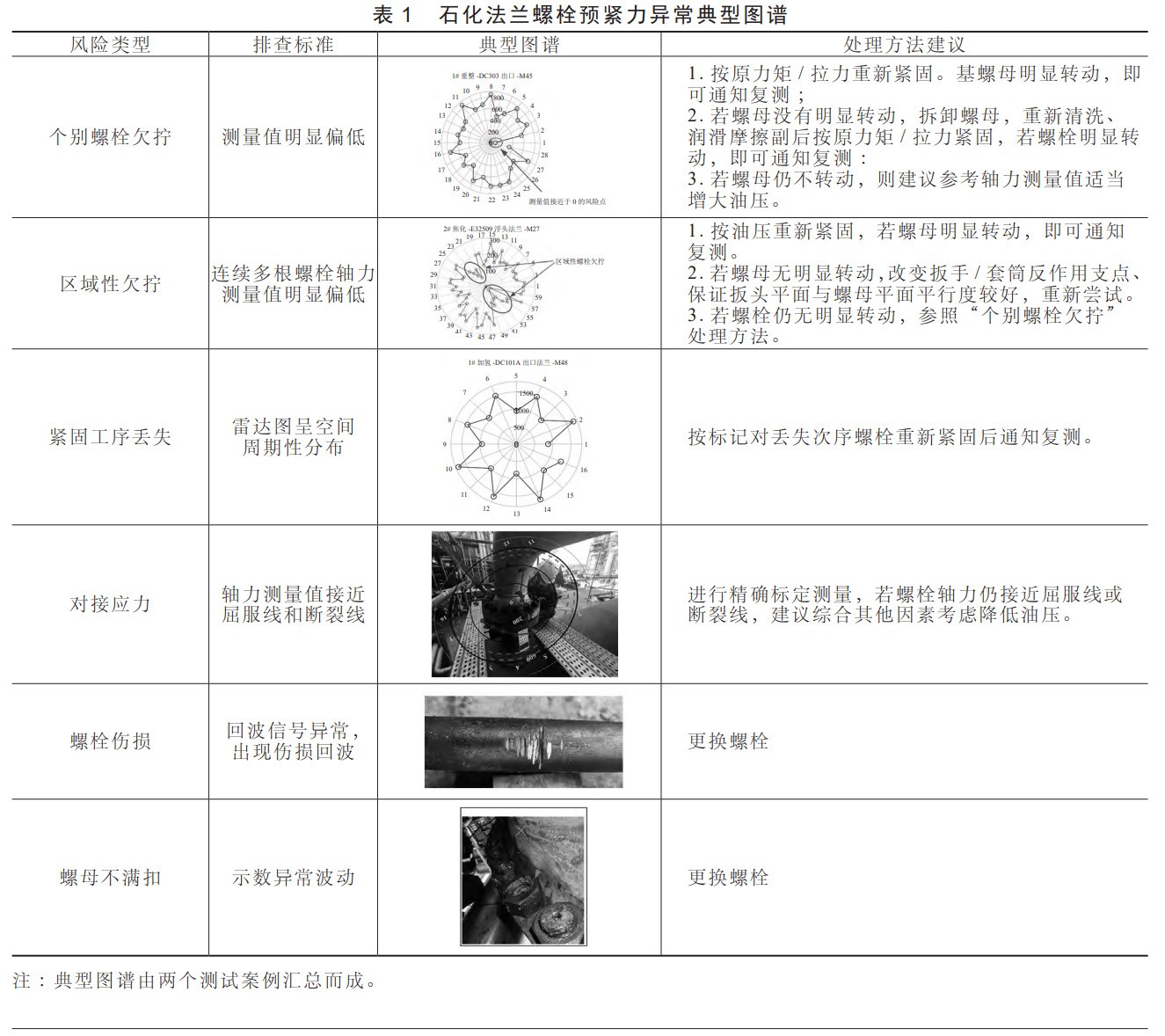

基于電磁超聲的螺栓預緊力測試技術首次在國內某石化裝置展開試點研究。預緊力檢測設備采用的是ORIBOLT?X100電磁超聲螺栓軸力測量系統，該系統具有檢測效率高、全數字化記錄功能、智能圖表分析功能和自動出報告功能，能夠很好滿足石化現場檢測需求。（1）某石化案例一。裝置檢修期間，針對關鍵法蘭引入了電磁超聲螺栓預緊力測試，共計測試369對法蘭，5000余根螺栓，預警了100多處高風險泄漏點。初步排查了現階段石化法蘭的緊固質量問題，形成了如表1所示的典型圖譜。

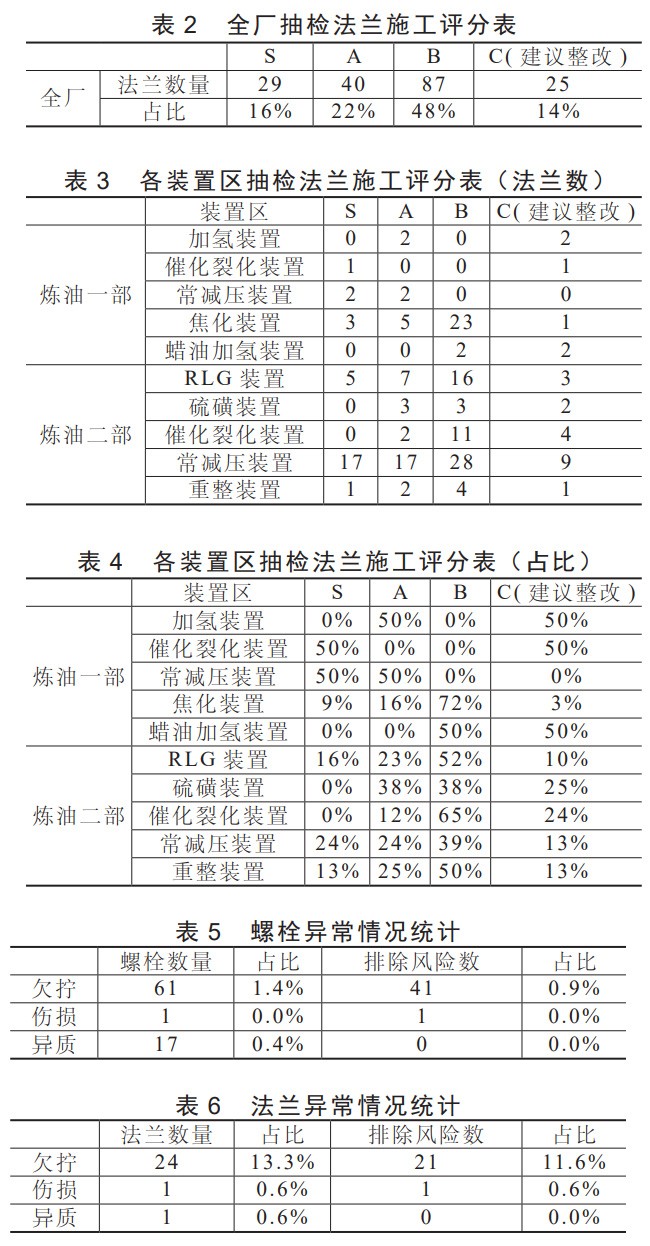

其中，EVA廠現場標記了18個風險點；烯烴廠現場標記了12個風險點；煉油廠現場標記了40個風險點。按要求補強后均順利通過水壓、氣密試驗并且無泄漏運行至今。芳烴廠標記了26對風險法蘭，實際補強了18對，均通過了氣密試驗；剩余8對標記了高風險但未補強的法蘭中，有5對發生了泄漏（4對在水壓試驗時泄漏，1對在氣密試驗時泄漏），泄漏預測準確率達62.8%。（2）案例二。2022年某石化公司煉油一部、煉油二部大修，期間為已回裝的關鍵法蘭提供螺栓軸力測試服務。共計測試關鍵法蘭181對，螺栓4484顆。測試范圍包括：煉油一部：加氫裝置、催化裂化裝置、常減壓裝置、焦化裝置、蠟油加氫裝置。煉油二部：RLG裝置、硫磺裝置、催化裂化裝置、常減壓裝置、重整裝置。表2~表4為本次測試個法蘭面施工評分情況。從全廠數據來看，施工驗收完畢后仍需整改的法蘭數為25，比例達14%。本次測試共計標記異常螺栓62個（不含異質），分布在25個法蘭上。主要異常原因?yàn)椋簜€(gè)別螺栓欠擰、區域性欠擰和螺栓損傷。統計結果如表5~表6所示。

對異常螺栓復擰后，有41個螺栓的螺母發生了較為明顯的轉動，軸力得到較大提升。從螺栓個體上角度考慮，異常識別準確率為77.4%；從法蘭角度考慮，異常識別準確率為95.7%。驗證了本次測試所用技術體系的有效性。

4、結論

相較于“大錘法”，目前廣泛采用的定力矩施工技術與管理方式能夠有效提高緊固質量和一次試車通過率。但無論是摩擦系數離散、對接應力不可估計等客觀因素，還是施工疏忽、管理疏忽等主觀因素，都限制了其在法蘭防泄漏方面的效果。目前施工現場仍存在由于緊固質量導致的泄漏，解決辦法是試車時或生產時“隨漏隨緊”，缺乏先見性、安全性和科學性。究其根本原因是缺乏直接評估法蘭螺栓預緊質量的方法與標準?；陔姶懦暤亩ㄝS力技術（AxialForceControlTechnology，AFCT）在緊固質量評價與泄漏風險評估方面具有較為顯著的成效。通過在定力矩基礎上引入預緊力測試，形成“定力矩+定軸力”的工作模式，能夠高效排除預緊力不足（或過高）的風險螺栓，進一步提高緊固質量和檢修效率，同時降低運行時泄漏風險，更好地保障穩定生產、安全生產。從案例數據來看，目前存在約14%的風險法蘭，AFCT提供了一種新的監督、管控機制，能夠高效排查風險點，相比于傳統的“大錘檢定”或“定力矩檢定”更加地科學、精準、高效、低成本，具有推廣的價值和意義。

參考文獻：

[1]宋振福.定力矩緊固技術在天津石化大修中的應用研究[J].中國設備工程，2021(S2):70-71.

[2]雷凱.定力矩緊固在煉化企業中應用的可靠性分析[J].中國設備工程，2021(S2):82-83.

[3]宋運通，曹林，王志坤，等.定力矩緊固在高壓加氫裝置的應用[J].中國設備工程，2020(11):97-98.
