隨著航空航天領域的高速發展，飛行器、深空探測器等航空航天裝備正朝著更長航行時間、更高承載能力和更高機動性能等方向發展[1-3]。這對航空航天用材料在高溫、高壓、高負荷苛刻環境下的服役情況提出了更高的要求。同時，對高溫釬焊材料的技術需求也日益增高[4-5]。鎳基高溫合金常用于渦輪葉片、渦輪盤、燃燒室、導向葉片等現代航空航天關鍵熱端部件結構中，其內部的連接方式主要為釬焊[6-7]。隨著服役工況越發嚴苛，需要其釬料具備更加優異的高溫強度、耐蝕性和抗高溫氧化性能；輕質高強金屬如鈦合金蜂窩結構因其良好的隔熱、降噪、抗沖擊等性能，被廣泛應用于發動機葉片、輪轂以及飛行器的蒙皮結構中[8-9]。釬焊是制備鈦合金蜂窩結構的常用方法，但目前其釬焊接頭的主要問題是強度較低，需要研發新型釬焊材料來抑制接頭內脆性化合物生成，進而提高鈦合金蜂窩結構的連接質量；陶瓷及其復合材料在飛行器發動機等高溫部件領域的應用越來越多，但其在服役過程中容易出現氧化開裂等現象，因此對先進陶瓷材料釬焊修復與連接技術研究的重要性日益凸顯[10]。

根據釬料內主要元素的不同，高溫釬料可以分為鎳基高溫釬料、鈦基高溫釬料、鈷基高溫釬料、錳基高溫釬料、貴金屬高溫釬料以及高溫用高熵釬料等。高溫釬料有2個主要特征，一是釬焊溫度較高，一般高于900℃；二是服役溫度較高，因此相較于一般釬料，高溫釬料與母材的液相線溫度相差較小，二者之間會存在一定程度的元素?cái)U(kuò)散，這也會對母材的性能產生一定的影響[11]。由于服役工況的要求，接頭必須長期在高溫下具備良好的強度和穩定性。因此，釬料種類、成分以及釬焊工藝對高溫釬焊接頭的服役性能影響顯著。本文將對上述各類航空航天領域常用高溫釬料的研究現狀進行分類總結，并從釬料的成分、釬焊工藝以及材料計算模擬等方面，對航空航天用高溫釬料近年來的最新理論與技術進展進行歸納梳理，以期為該領域的未來發展指明方向。

1、鎳基高溫釬料

1.1鎳基釬料

鎳基釬料是一種在航空航天領域內最常用的釬料，其熔化溫度一般在800~1200℃。鎳基釬料中常添加的元素包括Cr、Si、B、Fe、P、C等，此外還有研究人員通過添加Al、Ti、Co、W、Mo、V、Hf、Nb、Zr、Mn等元素來改變鎳基釬料的性質。

不同元素的添加會改變鎳基釬料的性能。Cr的主要作用是增大抗氧化、耐腐蝕能力及提高釬料的高溫強度；Si可降低熔點，增加流動性；B和P是降低釬料熔點的主要元素，能改善潤濕能力和鋪展能力；C可以降低釬料的熔化溫度，而對高溫強度沒有多大的影響；少量的Fe可以提高釬料的強度[12]；Al與Ti元素會使釬料合金發生沉淀強化現象；Co、W、Mo、V都起到固溶強化作用；Hf和Nb能提高釬料合金的沖擊韌性和拉伸塑性；Zr、Mn元素是活性元素，能提高釬料的潤濕性和流動性。

在航空航天領域內常用的鎳基高溫釬料常添加Al、Ti、Cr、W等元素，以此提升飛行器制造材料的潤濕性和高溫性能，從而滿足應極端條件下的服役要求。

1.2鎳基高溫釬料的成形特點

鎳基高溫釬料主要分為3種形態：軋制帶材、非晶粉末和非晶箔帶。對于塑性和韌性較好的釬料合金，可以采用軋制方式制成帶使用，如常見的B-Ni2釬料帶[13]；而對添加一定量的Si、B、P等非金屬元素的釬料而言，其脆性更大，有時難以軋制成帶，需要制成粉末狀使用。常用的制粉方法包括離心霧化法和氣霧化法等[14]。離心霧化制粉法在一些國家已經實現工業化應用，可以用于制備連接高溫合金的焊料[15]，但對設備要求高，工藝流程長，成本高效率低。氣霧化法是目前材料制粉行業中最常用的方法，已經占據了八成以上的市場[16]。

非晶箔帶釬料是近年來隨著快冷技術發展而逐漸成熟的釬料種類，常用單輥甩帶法制備。單輥甩帶法是指將熔融狀態下的合金噴射到高速旋轉的銅輥上，在脫離平衡凝固的狀態下急速冷卻得到絲狀或者箔帶狀的釬料。得到的釬料呈非晶態，具有質地均勻、厚度薄、擴散效率高、焊后接頭組織性能優異等優點[17]。

1.3鎳基高溫釬料在航空航天領域中的應用

在航空航天領域內鎳基釬料的應用極廣，主要應用于鎳基高溫合金的釬焊連接，在鈦鋁系合金、不銹鋼材料以及陶瓷材料等的連接方面也有良好的應用前景，常被用于制造發動機渦輪葉片和熱端部件。

1.3.1鎳基釬料在高溫合金釬焊連接方面的應用

鎳基高溫合金因其在高溫下高強度、抗氧化和耐腐蝕等優良性質，常用于制造航空航天領域中發動機的熱端部件等[18]。在鎳基高溫合金釬焊方面應用的鎳基釬料主要包括Ni-Cr-Si-B系、Ni-Cr-B系、Ni-Cr-Si系和Ni-Cr-W-B系等，其中Ni-Cr-Si-B系的應用最為廣泛[5]。

石昆等[19]采用BNi-2釬料對GH4169與GH738進行釬焊，發現接頭處固溶體組織隨釬焊溫度和保溫時間的增加而增多，在1110℃時形成了完全固溶體的接頭，在保溫時間為45min、釬焊間隙為30μm的條件下接頭組織性能最佳。

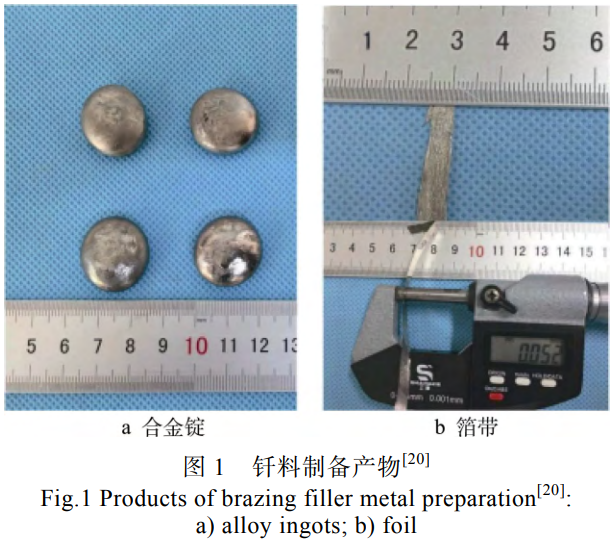

許欣星等[20]通過單輥甩帶法將熔煉后的合金錠制造成為寬度為5mm、厚度為50μm的Ni-Cr-Si-B系非晶釬料箔帶，如圖1所示，并將其應用到GH4169合金的釬焊中，在1240℃下釬焊20min得到的接頭強度最高，為824MPa。

1.3.2鎳基釬料在鈦鋁系合金釬焊方面的應用

鈦鋁系合金以其優良的比強度、比剛度、抗疲勞性能和抗氧化性等，在航空航天領域得到廣泛關注[21]。鈦鋁系合金在與鎳基高溫合金的連接方面具有較大的應用前景，但目前的研究仍在初期階段。

何鵬等[22]使用BNi2釬料對鈦鋁系合金與鎳基高溫合金GH99進行了真空釬焊。研究結果顯示，釬焊接頭的典型界面結構為：GH99/(Ni)ss(γ)+Ni3B+CrB+富Ti-硼化物/TiNi2A1/TiNiAl+Ti3Al/TiAl。隨著溫度升高和保溫時間延長，接頭的強度會降低。在釬焊溫度為1050℃，保溫時間為5min時，接頭的抗剪強度達到最高值205MPa，斷裂位置位于TiAl/釬縫界面的TiNiAl反應層。

1.3.3鎳基釬料在其他材料連接方面的應用

除了高溫合金與鈦鋁系合金外，航空航天領域常用材料還包括陶瓷基材料與不銹鋼等，這些材料經常需要與其他合金材料進行釬焊連接，從而滿足結構和功能的需求。

王風振等[23]采用BNi-7釬料進行了Ti（C,N）基金屬陶瓷與17-4PH沉淀硬化不銹鋼的異種材料連接實驗。在1100℃下釬焊60min，釬縫厚度為50μm時強度最佳，最大值為454MPa。

王猛等[24]采用BNi-2釬料對鎢與316L奧氏體不銹鋼進行連接，并研究了中間層材料對接頭強度的影響，在焊接溫度為1050℃，保溫時間為25min的條件下進行釬焊，結果表明，通過添加銅中間層可以將接頭剪切強度由143MPa提高到197MPa，而添加鈮中間層則會降低接頭剪切強度至120MPa。

張勇等[25]研究了Ni-Cr-B-Si和Ni-Cr-Si系2類鎳基釬料在不同溫度下對碳纖維增強碳化硅（Cf/SiC）陶瓷基復合材料潤濕性大小的影響。發現鎳基高溫釬料在Cf/SiC陶瓷基復合材料上的潤濕性良好，其原因主要是釬料與母材發生了反應。通過分析溫度和Cr、B元素的添加比例對在陶瓷基復合材料Cf/SiC上鎳基釬料潤濕性的影響，發現溫度和Cr元素添加比例都是影響鎳基釬料在3D-Cf/SiC上潤濕效果的重要因素，且當Cr元素質量分?jǐn)?shù)小于20%時，B元素就會對釬料潤濕性產生較大的負面影響，導致其潤濕性降低。

2、鈷基高溫釬料

2.1鈷基釬料

鈷基釬料是一種發展較晚的高溫釬焊材料，通常可在1000~1400℃的高溫環境下工作。鈷基釬料中常添加的元素包括Rh、Cr、W、B、Si等。鈷基合金熔點較高，B、Si的添加可以起到降熔的作用；Rh、 Cr、W可以提高釬料活性，提高釬料的釬焊性能。

鈷基釬料中碳與硫的含量對釬料性能的影響很大，因此需要對制備的鈷基釬料中碳與硫的含量進行監控與檢測。常用的測定金屬中碳與硫的方法有重量法[26]、滴定法[27]和紅外吸收法[28]。但重量法與滴定法的操作復雜、檢測效率低，不適宜用于鈷基釬料的元素測定。蒙益林等[29]采用高頻燃燒-紅外吸收法對Co50NiCrWB?Co45NiCrWB2種鈷基釬料樣品中碳和硫的含量分別進行測定，得到的相對標準偏差分別達到了3.0%~5.1%和4.2%~9.0%，以鋼鐵碳硫標樣建立單點校準曲線，成功建立了測定鈷基釬料中碳與硫含量的方法。

2.2鈷基高溫釬料成形方法

鈷基合金由于元素間性質差異較大，因此材料的脆性較大，不利于塑性加工，因此常制成粉末釬料使用。其中，真空感應熔煉氣霧化法因其工藝流程短、設備簡單、適用性廣等優點，成為鈷基釬料制粉的最佳選擇[30]。操齊高等[31]采用真空感應熔煉結合氬氣霧化的方法制備了BCo51CrNiSiW合金粉末，通過研究噴嘴結構、霧化壓力和導流管直徑對細粉收得率的影響來選擇工藝參數，發現在使用自由落體式噴嘴、霧化壓力為3.5MPa和導流管直徑為4mm的工藝條件下獲得的合金粉末的粒徑合適、球形度與分散性最佳，最佳霧化條件下所得的合金粉末微觀形貌如圖2所示。

2.3鈷基高溫釬料在航空航天領域中的應用

Co基釬料在單晶高溫合金的連接方面有著良好的效果。單晶高溫合金具有比普通高溫合金更好的高溫力學性能，因此被廣泛應用在先進航空發動機熱端部件中。

張志鵬等[32]使用Co38CrNiWSiB釬料對第四代鎳基單晶高溫合金的真空釬焊連接進行研究，驗證了釬料對母材的良好潤濕性，并通過EPMA方法分析接頭處Re元素與Ru元素的擴散現象，通過改變不同工藝參數對接頭性能進行比較，發現隨著溫度升高和保溫時間的延長，抗拉強度最高可達766MPa，達到了母材的70%。

對于鈦鋁系合金的釬焊連接，鈷基釬料的應用也有著良好的前景。葉雷等[33]利用CoFe基釬料對TiAl系合金進行釬焊，與常用的Ni基釬料相比，能緩解母材的界面反應程度，通過顯微觀察發現，接頭界面主要形成Ti3Al、TiAl、硅化物和(Ti,Cr)-B，而在寬度較窄的（約10μm）釬縫中心形成了富Cr固溶體。SiC陶瓷具有良好的高溫抗氧化性和耐磨性，從20世紀開始其就被視為航空航天領域極具發展前景的材料[34]。部分學者發現鈷基釬料在連接SiC陶瓷材料方面具有獨特優勢。熊華平等[35]通過實驗發現，Co基釬料對SiC陶瓷具有良好的潤濕性，去除元素Ti后的釬料雖然潤濕性能提高，但是會使SiC陶瓷內部發生斷裂或形成裂紋；采用座滴法研究Co基高溫釬料在SiC陶瓷上的潤濕行為，在1513K/10min的條件下通過研究添加V和Nb元素對釬料在SiC陶瓷上的潤濕性的影響，發現通過添加V元素可以結合SiC中分解出的C來抑制帶狀反應層結構與Co2Si相的生成，通過添加Nb元素可以減小潤濕角角度，但是與C元素的結合效果較差。

3、鈦基高溫釬料

3.1鈦基釬料

鈦基釬料具有優異的力學性能與耐腐蝕性能、良好的潤濕性和耐腐蝕性能、穩定的組織結構等優點，使其成為連接鈦及其合金或特殊高溫合金材料的首選，廣泛應用于能源和電子工業等領域，特別是在需要連接異種材料或特殊結構的場合。在航空領域主要用于制造飛機發動機葉片、輪轂、渦輪盤、高溫散熱器等關鍵部件的連接。根據添加的合金元素進行分類，鈦基釬料可以分為：Ti-Zr系、Ti-Ni系、Ti-Cu系，為獲得更低的熔點和更好的焊接性能又進行了優化調整，衍生出Ti-Ni-Cu、Ti-Ni-Cu-Zr系列釬料，并應用在鈦合金或高溫合金的釬焊連接上。但添加過多的Cu、Ni等元素，鈦基釬料在釬焊過程中會形成大量連續分布的脆性金屬間化合物，降低了接頭力學性能，因此含Ti元素的釬料在使用上會受到一定程度的限制。在此基礎上，為了適應材料科學和焊接技術的發展，展現鈦合金材料的獨特優勢，鈦基釬料成分優化成為國內外鈦合金釬焊的研究熱點之一[36-37]。

3.2鈦基釬料的成形特點

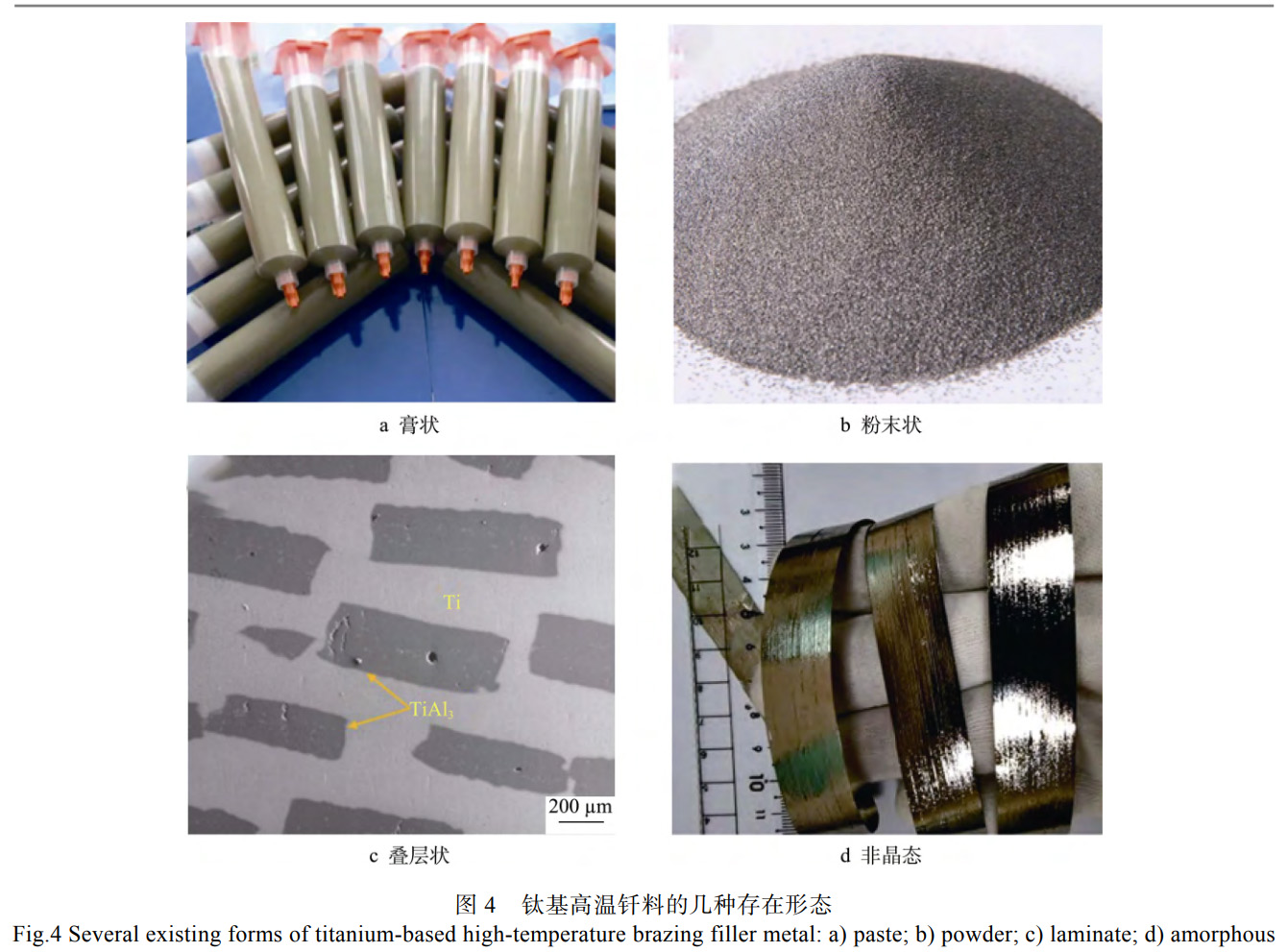

由于純鈦具有熔點高、易脆化等問題，所以不適宜直接作為釬料進行使用。為了便于加工和提高焊接效率，有效降低釬料熔點，通常采用能與Ti形成低熔共晶的Cu、Ni等作為降熔元素，或是加入能與Ti同族互溶的Zr元素來降低熔點。此外，一些有益合金元素的加入也有助于降低釬料熔點或?qū)︹F縫組織進行調控。Yuan等[38]使用摻有純Ti粉或純Zr粉的Ti37.5Zr37.5Cu15Ni10（質量分?jǐn)?shù)）釬料釬焊Ti6Al4V和Ti2AlNb異種鈦合金接頭，研究了Ti或Zr粉對釬焊接頭微觀組織和接頭性能的影響。發現TiZrCuNi和TiZrCuNi+Zr粉焊接后的接頭組織形態類似，釬縫組織為TC4/α+β/IMCs枝晶+共晶(α+β)/連續帶狀

IMCs+共晶相/α+β/Ti2AlNb。加入Ti粉，可以提高釬料熔點，縮短了液態釬料的凝固時間，減少了焊縫寬度，同時對Cu/Ni的偏析起到一定的抑制作用，獲得了最高的接頭強度，遠優于TiZrCuNi和TiZrCuNi+Zr接頭。Lu等[39]分別使用Ti-56Ni、Ti-8.5Si、Ti-33Cr和Ti-30V-3Mo釬料，在釬焊溫度為1300~1700℃時成功釬焊石墨與TZM合金，研究了高溫釬焊中TZM/石墨釬焊接頭的界面行為。使用Ti-56Ni釬料時，接頭的界面微觀結構由NiTi和Ni3Ti化合物組成，在Ti-56Ni/石墨側發現了不連續的錫狀TiC化合物；使用Ti-8.5Si、Ti-33Cr和Ti-30V-Mo釬料時，由于在TZM/釬料一側形成了Ti-Mo固溶體，在石墨/釬料一側形成了TiC反應層，因此獲得了冶金結合，對應的TZM/Ti-33Cr/石墨接頭釬焊金屬的顯微組織及掃描形貌如圖3所示，這為TZM合金的高溫應用連接提供了重要依據。

純鈦與大多數金屬元素結合會形成脆性金屬間化合物，導致鈦基釬料脆性大，難以進行拉拔、軋制等塑性加工，難以形成常規的片狀、絲狀等形態，市面上成熟的商業鈦基釬料通常以粉末狀、膏狀、疊層釬料的幾何形態存在，如圖4所示。隨著高性能、環保、經濟要求的不斷提高，為擴大市場，獲得更優異的性能，人們利用快速凝固技術制造出鈦基非晶態釬料，以非晶箔形式存在，具有低熔點、熔融鋪展性和耐腐蝕性良好等特點，有望在未來取代傳統的晶態釬料。非晶箔成形工藝復雜，成形能力受限，目前雖然能夠制成一系列不同成分的非晶釬料，但寬度較窄且加工難度較大，生產成本相對較高，實現工業化生產仍存在許多困難。

3.3鈦基高溫釬料在航空航天領域中的應用

鈦基釬料在現代航空航天工業中扮演著重要角色，其發展?jié)摿薮蟆Ｒ蚱鋬?yōu)異的高溫性能、良好的潤濕性、高強度、熱穩定性以及協同變形特性，在多種飛行器部件，尤其是鈦合金材料的釬焊方面具有顯著的優勢。

鈦合金在低溫和超低溫條件下，具有高強度、耐腐蝕、無磁性、耐疲勞等優異性能，因此廣泛應用于航空發動機的液氫貯存箱、液氫液氧管路系統、燃料噴嘴導管等核心部件中。鈦基釬料主要在一些較新、較大的飛機發動機中用作強度較高的風扇盤焊接，例如Ti-5Al-2.5Sn釬料合金在航天飛機主發動機中主要用于燃油泵葉輪的連接。范朝等[40]提出一種飛機鈦合金導管釬焊用TiCuZrNi釬料環粉體。采用熱等靜壓工藝將合金粉體制備成致密的塊體，然后機械加工成釬料環。獲得的釬料環可應用于鈦合金滑油導管高頻感應釬焊，保證了釬焊界面優異的結合強度、較低的冶金缺陷，降低了氣孔率，提高了釬焊接頭性能，使其釬焊后的性能滿足使用要求。

TiAl合金和Ni基高溫合金在航空航天飛行器中可以顯著減輕質量，提高工作效率和降低燃油消耗，鈦基釬料被用于連接這2種材料[6]。TiAl合金具有高比剛度、高比強度以及優異的抗氧化性能和良好的高溫力學性能，是一種潛在的輕質高溫結構材料。與Ni基高溫合金相比，TiAl合金的密度僅為其一半，使其取代部分Ni基高溫合金，從而應用于航空、航天飛行器的輕量化制造中。

鈦基釬料在航空航天領域的應用主要集中在連接不同類型的合金材料、制造高性能復合材料以及發動機和其他關鍵部件的制造中，這些應用不僅提高了飛行器的性能，還可以實現輕量化，對航空航天領域的發展具有重要意義。

4、錳基高溫釬料

4.1錳基釬料

Mn的熔點較高（1235℃），加入Ni元素可以顯著降低熔點，60%（質量分?jǐn)?shù)）Mn與40%（質量分?jǐn)?shù)）Ni形成的Mn-Ni固溶體熔點可達1005℃，且延展性優良。因此，錳基高溫釬料主要以Mn-Ni合金為基體，加入不同量的Cr、Co、Cu、Fe、B等元素來改善其性能。Cr元素可以提高M(jìn)n基釬料的抗氧化性，釬料具有良好的潤濕性和填充間隙的能力，對母材的熔蝕作用小。添加少量Co元素能改善Mn基釬料的高溫和耐腐蝕性能，釬料流動性適中。由錳銅二元合金相圖可知，Mn-Cu固溶體的最低熔點較Mn-Ni固溶體更低，降低熔點的效果更好。Fe元素的添加可以提高M(jìn)n基釬料的強度，從而增強焊接接頭的力學性能。B的主要作用是改善釬焊工藝性，提高釬料的抗氧化性并抑制氣體向熔融釬料溶解[41-43]。

4.2錳基高溫釬料的成形特點

錳基釬料以其熔點低、釬焊接頭強度高和韌性好、制備工藝簡單且成本低等優點，被廣泛應用于渦輪機葉片、熱交換器以及火箭發動機等關鍵構件的連接[44-45]。然而，錳基釬料高蒸氣壓的特性限制了其在高真空釬焊領域的應用，而錳的易氧化性也使得其不適用于火焰釬焊。因此，錳基釬料主要應用于氬氣保護的爐中釬焊、感應釬焊以及較低真空釬焊等環境。

錳基釬料的制備方式多樣，可以通過電弧熔煉爐或感應熔煉方法在氬氣保護氣氛下制備，還可以采用藥芯釬料的制備方式，實現釬料與釬劑的協同化、精準化、自動化使用。常用的錳基高溫釬料有BMn70NiCr、 BMn40NiCrFeCo、BMn68NiCo、BMn50NiCuCrCo、BMn65NiCoFeB、BMn45NiCu、BMn52NiCuCr等。

4.3錳基高溫釬料在航空航天領域中的應用

錳基高溫釬料在航空航天領域主要應用于不銹鋼的釬焊，也可用于一些高溫合金的連接。Chen等[46]采用BMn70NiCr釬料在1175℃/30min下實現了1Cr21Ni5Ti與1Cr18Ni9Ti不銹鋼的真空釬焊，接頭典型界面組織由Mn基固溶體組成。釬焊溫度和保溫時間對釬焊接頭的微觀結構有很大影響，當釬焊溫度低、保溫時間短時，由于元素?cái)U(kuò)散不足，釬焊焊縫中存在孔隙和裂紋。在1125℃/15min的參數下，接頭的最大抗拉強度為566MPa。當溫度過高或保溫時間過長時，接頭的抗拉強度因1Cr18Ni9Ti中晶粒長大而降低。隨著釬焊溫度和保溫時間的增加，Mn或Cr的擴散速率和擴散量增加，導致不銹鋼中的擴散距離增大。釬焊過程中液相的形成使得Mn和Cr的擴散更容易，原子濃度的差異是Mn或Cr擴散的主要驅動力。

李寧等[47]采用BMn50NiCuCrCo釬料真空釬焊0Cr13不銹鋼，發現釬焊接頭組織由Mn-Ni-Cu-Fe-CrCo固溶體組成，Ni、Cu、Fe、Cr、Co等固溶元素造成了固溶體的點陣畸變，使釬縫的滑移變形抗力增加，并且由于溶質原子在固溶體中不均勻分布，對位錯運動產生釘扎作用，使室溫下接頭平均抗拉強度達到275.0MPa。而在高溫下位錯運動受原子擴散的影響，接頭高溫拉伸強度隨著溫度的升高而逐漸降低，在400℃時降至230.5MPa，500、600℃時分別為164.4、96.3MPa。

李小強等[48]采用CuMnNiCo箔狀釬料在高純氬氣保護、1000℃~1050℃保溫20min工藝下實現了MGH956合金的釬焊連接。釬焊接頭中心區域由Cu-Mn基固溶體和(Mn,Ni)-Si相、σ′相金屬間化合物組成，界面擴散區域由Fe-Mn基固溶體和σ相化合物組成。提高釬焊溫度至1050℃，界面擴散區域的Fe-Mn基固溶體增多，有利于界面冶金結合，同時釬縫中心Cu-Mn基固溶體中(Mn,Ni)-Si相脆性化合物減少，接頭力學性能得到改善，但釬焊溫度過高達到1080℃時，釬料流失導致釬縫產生孔洞缺陷，接頭性能下降。Maksymova等[49]研究了Fe含量對CuMnCoFe釬料性能的影響，結果表明Fe質量分?jǐn)?shù)從1%增加到5%會導致固相線溫度略有升高（從912℃增加到923℃），液相線溫度顯著升高（從931℃提高到1027℃），熔化溫度范圍顯著加寬（104℃）。對Kovar耐腐蝕鋼釬焊接頭的研究結果表明，CuMnCoFe合金中添加鐵可以提高接頭的顯微硬度和抗剪強度。

5、貴金屬釬料

貴金屬釬料主要包括金基、銀基和鈀基等種類，在電子、化工、石油、核能、航空和航天等領域應用廣泛[50-52]。其產品形態為片、絲、帶、棒、箔、膏狀、粉末及預制成形的框和環件等[12]。

5.1銀基釬料

銀基釬料熔點適中、工藝性好，并具有良好的強度、韌度導電性、導熱性和耐腐蝕性，是目前應用最廣泛的硬釬料。Ni、Mn、Co、Fe等元素常被添加至銀基釬料中以進一步改善釬料的性能。通過相圖可以發現Ni與Cu、Fe等元素之間能夠無限互溶，凝固時高熔點的銅基固溶體先析出，可提高釬料強度并改善塑性。在Ag-Cu-Sn系釬料中添加Ni元素還能夠抑制釬料中Cu-Sn脆性化合物的產生。此外，加入Ni元素可提高銀釬料的高溫強度及耐腐蝕性能，而Mn元素可改善銀基釬料的潤濕性能[12]?，F(xiàn)有研究發現，在使用Ag-Cu-Zn-Ni-Mn銀釬料釬焊WC-Co硬質合金時，Mn與游離的C可以發生反應生成碳化錳顆粒，碳化錳顆粒溶入釬料合金中，可以增強釬料對硬質合金的潤濕性[53-56]。由于Ni和Co的物理、化學性質較為相近，釬料中Ni元素可提高釬料對硬質合金的潤濕性，還能減小硬質合金表面Co在酸洗過程中發生流失而帶來的不利影響[57]。另外，在釬焊過程中，Ni和Mn向界面遷移并聚集，可以減少接頭的殘余應力，提高界面剛度。

航空發動機壓氣機靜子環是發動機的關鍵部件，4~7級低壓靜子環材料通常為12Cr13，采用Ag54Cu40Zn5Ni1銀釬料箔帶在氫氣保護下進行釬焊且已經成功應用于波音707客機和B-52重型轟炸機。發動機高壓渦輪風扇基體材料為TC4鈦合金，常使用釬料Ag68Cu26Ti6和Ag95Al實現與風扇葉片和機匣的連接。鄭州機械研究所、北京有色金屬與稀土應用研究所和杭州華光焊接新材料股份有限公司主要生產銀基釬料，達到了行業領先水平[12]。

5.2金基釬料

金基高溫釬料熔點在800℃以上，釬焊接頭在高溫工作環境下仍然具備高性能和高可靠性，廣泛應用于衛星、導彈、飛機發動機及陶瓷件連接中，常用釬料為Au-Ni系和Au-Cu系。Au與Cu形成連續固溶體，隨著含銅量的增加，釬料耐蝕性有所降低。

Au-20Cu是Au-Cu系列中應用最廣泛的釬料，對Cu、Fe、Co、Ni、W、Mo、Ta、Nb等金屬及其合金都有良好的潤濕性且相互作用小，不會發生溶蝕等缺陷，可以釬焊薄件。Au-20Cu多用于焊接波導管、大功率多注速調管等。Au與Ni形成無限固溶體，適量Ni可以降低合金熔點。Au-Ni系釬料中當Ni質量分?jǐn)?shù)為17.5%時，釬料固液相線溫度幾乎一致，屬于理想的共晶釬料，熔化冷卻后不易發生成分偏析，其耐蝕性和高溫抗蠕變性能優異，焊接接頭強度高，并擁有良好的流布性和潤濕性能[58-59]。但加工性能差，成材率低。Ren-Kae等[60]采用填充金屬Au-22Ni-8Pd(BAu-6)對Ti50Ni50和316LSS進行焊接，測得在 1050℃下釬焊時間為300s時抗剪強度可達204MPa。一般使用Au82Ni18釬料對航空發動機9~14級高壓靜子環進行釬焊。

5.3鈀基釬料

鈀基釬料是指含鈀或以鈀為基的合金，具有延展性好、熔蝕作用小、耐腐蝕性和抗氧化性好等特點，主要應用于各類金屬及合金的釬焊，包括Mo、Ti、W、Zr、Nb等高溫金屬及合金，含Ti、Cr元素的表面易氧化合金，也可用于石墨材料的釬焊，涉及航空航天、冶金、化工、核能等領域[61-63]。鈀元素屬于貴重金屬，一般作為少量元素加入合金中，主要用于改善釬料合金潤濕性。如Ag-10Pd用于釬焊F1發動機中T-347型不銹鋼的爐中釬焊材料[12]。

6、高熵釬料

高熵合金是指由5種或5種以上等量或大約等量的金屬所形成的合金。高熵合金的各元素?cái)?shù)目和比例十分均勻，其特性由各主元共同決定[64-66]。在航空航天異質材料連接領域中引入高熵合金作為高溫釬料，不僅能滿足高性能、高可靠釬焊接頭的要求，而且能進一步促進高熵合金在界面連接領域中的應用和發展。

6.1高熵釬料的特點

與高熵合金設計理念相同，釬料同樣傾向于選擇合金相圖的中心位置，以獲得比母材熔點更低的熔化溫度范圍，從而實現釬焊連接[67]。高熵合金具有熱力學上的高熵效應、動力學上的遲滯擴散效應、晶格畸變效應、性能上的雞尾酒效應以及特有的濃度起伏帶來的位錯相互作用[68]。特殊的核心效應給高熵合金帶來超越常規釬料的高溫性能、高強韌性、優異的耐腐蝕性等[69-71]。高熵合金作為釬料表現出許多優異的性能，然而，由于其中化學成分分布均勻而復雜，在界面連接過程中容易出現合金成分不均勻的現象，影響接頭的性能和穩定性。因此，在釬焊過程中需嚴格控制界面連接溫度和工藝參數，以進一步提高釬焊接頭的可靠性。

6.2高熵釬料在航空航天領域中的應用

高熵釬料其獨特的熱力學和動力學性能對抑制釬焊過程中基體金屬和填充元素的過度溶解、減少界面有害物質的產生、提高接頭的固溶強化能力具有積極作用。高熵釬料在航空航天領域中常用于陶瓷、鈦合金與各類金屬材料的釬焊連接，以獲得具有優異綜合性能的高溫部件。

陶瓷材料具有優異的理化性質和高溫性能，其與各類金屬材料釬焊連接獲得的異質接頭，在航空航天領域中常作為熱結構材料。SiCf/SiC復合材料具有高比強度和耐熱性，是航空發動機領域中不可或缺的材料。Zhao等[72]自研了不同Ti含量的CoFeNiCrCuTi高熵釬料，實現了SiCf/SiC復合材料與GH536高溫合金的真空釬焊。研究人員系統分析了高熵釬料中Ti元素含量對接頭組織和力學性能的影響，證明了Ti元素對高熵釬料界面反應的調節作用。ZrB2-SiC陶瓷是航空航天領域中生產制造高溫?zé)岫瞬考r(shí)的常用材料；Yang等[73]針對ZrB2-SiC陶瓷與金屬Nb的異質接頭，同樣采用CoCrFeNiCuTi高熵釬料，系統研究了Ti含量對ZrB2-SiC/Nb接頭界面結構和力學性能的影響。不同Ti含量的CoCrFeNiCuTi高熵釬料在1160℃下釬焊60min后ZrB2-SiC/Nb接頭界面顯微組織SEM圖像如圖5所示。接頭中Ti含量的增加使FCC相和富Nb片層狀Laves相轉變?yōu)榇髩K富TiLaves相和四邊形(Ti,Nb)B相，而齒狀Cr2B相消失。

SiC陶瓷具有高強度、高硬度、低密度、抗氧化性好、熱膨脹系數低等特點，在航空航天、能源核電等領域應用廣泛。Wang等[74]和王秒等[75]為減少釬焊接頭中金屬間化合物的形成，利用CoFeCrNiCu高熵釬料釬焊連接SiC/SiC接頭。研究結果表明，無論釬焊溫度如何變化，利用高熵釬料的釬焊接頭其抗剪強度均高于普通AgCuTi釬料的釬焊接頭。在1453K/3600s的工藝參數下，接頭抗剪強度達60MPa。

鈦合金具有密度低、比強度高、蠕變性能優異、高溫下抗氧化性能好等特點，是航空發動機耐熱部件的候選材料。TiAl合金具有優異的高溫輕量化性能，其高強度和抗蠕變性能使其有望成為下一代高溫結構材料，在航空發動機制造領域具有廣泛的應用前景。Zhang等[76]利用CoCuFeNiTi1.2V0.4高熵釬料釬焊TiAl/TiAl合金，系統研究了TiAl接頭的微觀組織和形成機理，分析了釬焊溫度對接頭界面組織和力學性能的影響。研究發現，原子在界面處的反應和擴散會打破高熵效應，在濃度梯度和高溫條件下容易形成復合層。TiAl釬焊接頭在1120℃/20min參數下的EBSD檢測結果如圖6所示。

金屬熱防護結構中Ti基合金與Ni基高溫合金之間的連接，是航空航天領域中典型的應用實例。Ren等[77]設計制造了NiCoFeCuSiB高熵釬料，用于TiAl/GH536異質接頭的釬焊連接。生產的鑄態NiCoFeCuSiB高熵釬料主要由（Co、Fe、Ni）固溶體和（Ni、Co、Fe、Cu、Si）多元素復合相組成。Sun等[78]為解決TiAl合金釬焊時脆性化合物過多的問題，研制了一種TiZrHfCoNiCu高熵釬料，實現了TiAl/Ti2AlNb接頭的釬焊。研究結果表明，α2+γ-TiAl是TiAl/釬料界面的主要反應產物，α2+Ti0.5Al0.12Nb0.38是Ti2AlNb/釬料界面的主要反應產物。

7、結語與展望

在航空航天領域，高溫釬料的應用已成為關鍵技術之一，極大地提升了飛行器的可靠性和耐久性。目前常用的鎳基釬料、鈦基釬料、鈷基釬料和錳基釬料其成形技術和應用已經逐漸成熟，對發動機制造和飛行器主體制造而言至關重要，隨著新型材料在航空航天領域的應用，其應用也會越來越廣泛；貴金屬釬料是制造飛行器硬件設施必不可少的材料，但降低成本的需求會逐漸推動其向著新型釬料（如節銀釬料）的方向發展；高熵釬料的應用也會隨著高熵合金制備技術的完善而占據更多市場，可以更好地滿足極端環境下的結構穩定性和性能優化，從而保障飛行器的安全性和有效性。

未來高溫釬料的發展需要朝著更高強度、更高熔點和更好的抗腐蝕性方向邁進。此外，新材料和新工藝的不斷涌現，如納米技術和先進復合材料制造技術的成熟，也將為高溫釬料的應用帶來更多可能性。
