在壓水堆等核反應堆中存在眾多關鍵的動作部件，如一回路的控制棒驅動機構（CRDM）以及各類閥門、泵類等[1-4]。這些部件由于服役環境比較復雜，長期處于含有硼酸等腐蝕成分的主冷卻劑液體或蒸汽中，承受高溫（高達320℃），高壓（15.5MPa）以及核輻照，同時承受著由于其機械運動或高冷卻劑流量引起的振動而受到反復滑動或沖擊。這些因素導致部件在工作過程中既承受著相互運動造成的磨損，又經歷服役環境導致的腐蝕，磨損與腐蝕的相互作用導致材料損失，致使零件的使用壽命縮短[5-7]。這種現象被稱為摩擦腐蝕[2,8]。因此，摩擦腐蝕是影響核反應堆動作部件效率和使用壽命、并引發核安全問題的重要因素。針對一回路動作部件的特殊工作環境，鈷基合金憑借其優越的耐高溫、耐腐蝕及耐磨損性能，尤其是抗黏著磨損性能應用最為廣泛。但其在應用中存在著兩個無法避免的問題：Co在受輻照后形成的60Co是一種半衰期很長的強放射性元素，合金經磨損后產生的磨屑進入到一回路中，不僅增加了核燃料屏蔽的難度和成本，而且還會對檢修人員的健康造成威脅；并且地球上的鈷礦儲量極小，鈷作為冶煉鎳銅的副產物產量十分不穩定且價格昂貴。故此，現如今各國都在致力于研發性能與鈷基合金相當?shù)牡突罨療o鈷或低鈷耐磨合金材料。綜述了現有的耐磨耐蝕合金種類及研究現狀，歸納了鈷基合金的耐磨耐蝕機理，并對一回路中動作部件的制造工藝進行了總結和評述。

1、耐磨耐蝕合金

核電站中使用的耐磨耐蝕合金除了具有良好的耐磨損、耐腐蝕和高強度與韌性外，必須能夠在高壓蒸汽、高溫、輻射等惡劣條件下保持部件的力學性能。高溫、輻射、腐蝕環境及機械應力的結合使得耐磨耐蝕合金的選擇和設計成為確保核電站安全性和可靠性的關鍵因素。目前應用于核電動作部件的耐磨耐蝕合金主要有鈷基合金、鐵基合金、鎳基合金等。

1.1鈷基耐磨耐蝕合金

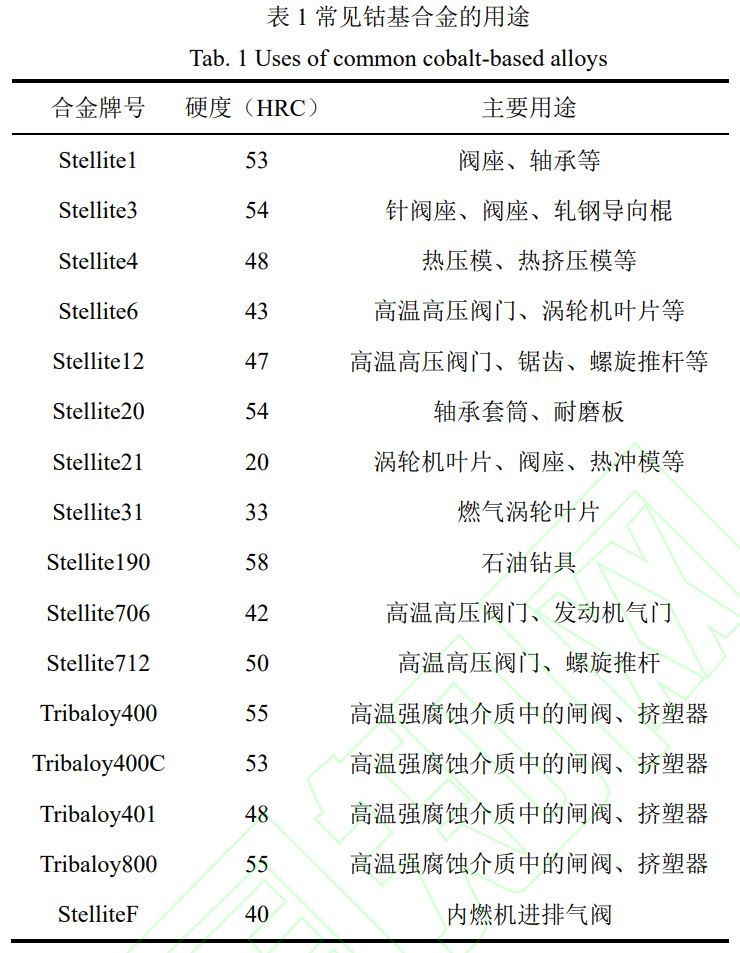

在核電動作部件中應用的鈷基耐磨耐蝕合金主要為Stellite系列，其具有良好的具有耐磨、耐蝕、抗氧化和耐高溫特性，典型牌號有：Stellite1、Stellite3、Stellite6、Stellite12、Stellite20、Tribaloy400、Tribaloy800等。根據合金中成分、性能不同，分別通過鑄造、鍛造、硬面堆焊，熱噴涂、噴焊等工藝應用于摩擦腐蝕的工作環境。表1為常見的鈷基合金牌號的硬度及主要應用途徑。

1.2鈷基合金耐磨耐蝕機理

鈷基合金在核電動作部件中得以廣泛應用的原因之一是其優異的耐磨損性能。周志強等[9]探究了F316不銹鋼表面Stellite12和Stellite20涂層的磨損性能以及在不同濃度硫酸溶液中耐腐蝕性，發現涂層的磨損機理以磨粒磨損為主，并存在一定的黏著磨損。室溫時在不同濃度的硫酸溶液中兩種涂層均表現出良好的耐腐蝕性。陳林等[10]在S31000不銹鋼制造的密封副基體表面激光熔覆了Stellite12涂層，以解決高溫條件下閥門密封副的失效問題。之后對熔覆層的耐腐蝕性、顯微硬度以及微觀組織進行探究，發現熔覆層與基體結合良好，并且在顯著提高密封副硬度的同時，還可以有效延緩腐蝕的速率。趙金福等[11]對Tribaloy800與HastelloyC進行對磨試驗，發現Tribaloy800在與其他材料對磨時，在本身保持良好耐磨性能的同時保證對磨材料的磨損量較小，并且該合金具有一定的耐高溫和抗腐蝕性，主要應用工藝有激光熔覆和鑄造。

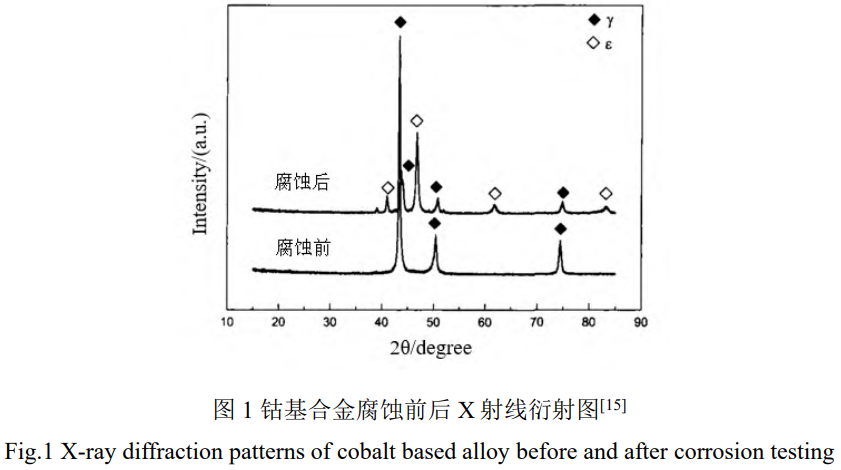

鈷基合金作為核電動作部件中廣為應用的耐磨耐蝕合金，充分探究其耐磨耐蝕機理，對核用低活化耐磨耐蝕合金的開發具有重要意義。對于其機理，現存的幾種觀點之一是鈷基合金在摩擦腐蝕過程中發生了應變誘導相變（亞穩態奧氏體向馬氏體轉變）。由于馬氏體與奧氏體結構的相對穩定性導致了較低的層錯能（SFE）。一方面合金在摩擦過程中，基體中的部分奧氏體受到應力作用轉變?yōu)轳R氏體，這種轉變通過形成馬氏體相來吸收外加應力并提高加工硬化速率，從而降低材料塑性變形的傾向[12-13]。另一方面，在腐蝕時，合金表面剝落前奧氏體吸收一部分空蝕的能量轉變?yōu)轳R氏體，降低了腐蝕過程中的應力集中程度[14]。秦承鵬等[15]對鈷基涂層的腐蝕行為研究時，對鈷基合金腐蝕前后進行X射線衍射分析，結果見圖1，表明腐蝕后發生了γ-Co向ε-Co的轉變，即應變誘導相變，使鈷基合金具有良好的耐蝕性。

在較高的溫度下，合金中會出現孿晶，塑性變形只能通過未解離位錯的擴展進行。應變誘導的轉化和孿晶極大地影響了力學性能。這些變形模式導致加工硬化速率的大幅增加[16]。此外，由于馬氏體密排六方的晶體結構滑移系較少，具有相對穩定性[17]。本質上比奧氏體相的面心立方結構更難變形。這些因素綜合造就了鈷基合金的良好耐磨耐蝕性。在鐵基合金如Norem02中，也存在類似的應變誘導亞穩奧氏體到馬氏體轉變，被認為是其低溫下具有良好耐磨耐蝕性的原因[5]。不過，應變誘導相變導致合金具有良好耐磨耐蝕性的理論仍存在爭議。

另一種觀點認為合金在摩擦腐蝕過程中生成的表面氧化層為其提供了良好的耐磨耐蝕性能。鈷基合金中的Cr在合金表面與氧結合生成氧化膜保護合金基體，摩擦腐蝕破壞氧化膜后，合金與空氣接觸又會形成新的氧化膜，該過程循環進行直至摩擦腐蝕結束。MCCARRONR等[18]采用球盤磨損試驗裝置來模擬核反應堆主回路的環境，對兩種鈷基合金Stellite20和Haynes25的滑動磨損行為進行研究。在對材料表面進行成分分析時，發現磨痕中氧含量高于標準值，表明了磨損表面存在氧化物生成。ROSALBINOF等[19]對腐蝕試樣表面分析時發現，含Cr的鈷基合金表面在腐蝕條件下形成的Cr2O3薄膜有效地阻止了腐蝕的加劇。

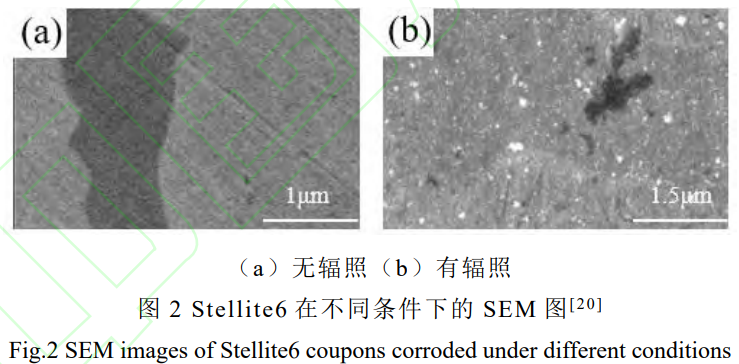

BEHAZINM等[20]對Stellite6在輻照環境下的腐蝕行為進行探究時，發現在有無輻照的環境下，合金表面均會生成氧化物薄膜或顆粒。

還有一部分學者提出鈷基合金具有良好的耐磨耐蝕性于基體中碳化物的存在有關[21]。鈷基合金中存在類似于不銹鋼的碳化物沉淀硬化(M7C3、M23C6)，這些碳化物作為耐磨第二相存在，使合金具有更高的硬度和加工淬透性。ABBASG等[22]對比了與單獨熔覆Stellite合金以及Stellite與10%SiC混合熔覆層的硬度和耐磨性，發現混合SiC的熔覆層硬度與耐磨性提高了約兩倍，性能提高的原因可能是SiC的溶解使Si在碳中富集。鄒赟等[23]在鋼表面熔覆鈷基合金后發現，熔覆層中存在的細小碳化物顯著提升合金的耐磨性能。在鈷基合金腐蝕過程中，會出現固溶體被腐蝕，碳化物顆粒未被腐蝕的選擇性腐蝕現象[24]。丁濤[25]在不銹鋼上熔覆鈷基合金時添加的Ta，在腐蝕測試后的熔覆層中以未被腐蝕的TaC顆粒形式存在，有效地改善了合金的耐蝕性。耐腐蝕和高應變硬化的結合導致了合金優異的耐磨耐蝕性能。

對于Tribaloy鈷基合金，也有人認為其良好的耐磨性能主要來自基體中固溶的硬質金屬間相LAVES，合金中LAVES相的體積百分比于耐磨性成正比。NSOESIES等[26]曾對Tribaloy400、Tribaloy400C和Tribaloy401的室溫、高溫下硬度和耐磨性進行了試驗研究，其中具有較大的LAVES相體積分?jǐn)?shù)的Tribaloy400室溫下的耐磨性表現更好。高溫條件下合金的耐磨性由試樣表面會形成大量的富Cr氧化物來維持，此現象在Tribaloy401中更為顯著。

BELEE等[27]提出鈷基合金和一些其他無鈷耐磨合金是通過較低的SFE抑制位錯的交叉滑移，從而提高加工硬化率來獲得良好的抗磨損性能，同時還抑制了磨損表面的嚴重塑性變形。

總的來說，鈷基合金良好的耐磨耐蝕性能，一方面由于其在摩擦腐蝕過程中發生應變誘導相變，相變過程吸收一部分能量，并且較低的SFE，可以提高合金的加工硬化程度，降低合金的塑性，產生大量的位錯相互作用。其次，合金表面生成的氧化薄膜在摩擦腐蝕過程中起到了保護作用。最后較硬的第二相，如碳化物，可以通過降低界面結合強度和向基體分散應變來減輕磨損，第二相也進一步增加了加工硬化以及局部的滑移應力。

鈷基合金憑借其優異的性能，廣泛應用于核電受摩擦腐蝕影響的部件中，但Co元素的易活化特性，增加了核輻射的屏蔽成本。目前，鈷基合金大多以堆焊、激光熔覆的方式應用于部件表面，這可以在減少鈷基合金使用量的同時，保證部件高溫時的磨損腐蝕性能。但仍不可避免使用過程中Co元素的活化，進而帶來部件的后處理難題。因此，使用低活化的耐磨耐蝕合金代替鈷基合金。

1.3無鈷耐磨耐蝕合金

1.3.1鐵基耐磨耐蝕合金

鐵基合金綜合性能良好，是無鈷耐磨合金設計的最優選擇之一，在常溫條件下其摩擦磨損及腐蝕性能與鈷基合金相當[5]，并且在PH為6~10的水環境中，奧氏體不銹鋼具有良好的耐腐蝕性[28]。此外鐵基合金的力學性能可以通過選擇不同的成分與熱處理工藝較大幅度地改變。此類合金的另一個優勢在于價格是硬面合金中最為低廉的，且鐵在自然界中儲量極大，因而在國內外代鈷合金的研究中占據著重要地位。EPRI在20世紀80年代研發了Norem系列鐵基合金。此合金的設計理念是碳化物、固溶強化和應變誘導相變硬化的結合提供了足夠的應變硬化，從而獲得良好的磨損性能[29]。同時在加拿大原子能公司（AECL）對Norem合金進行的腐蝕性能評估中，驗證了該合金的腐蝕性能良好[30]。劉雙等[31]對比了不銹鋼表面的Norem02熔覆層與Stellite6熔覆層的腐蝕性能，Norem02中的奧氏體基體與強韌碳化物使其在常溫條件下具有與鈷基合金相當?shù)哪臀g性。

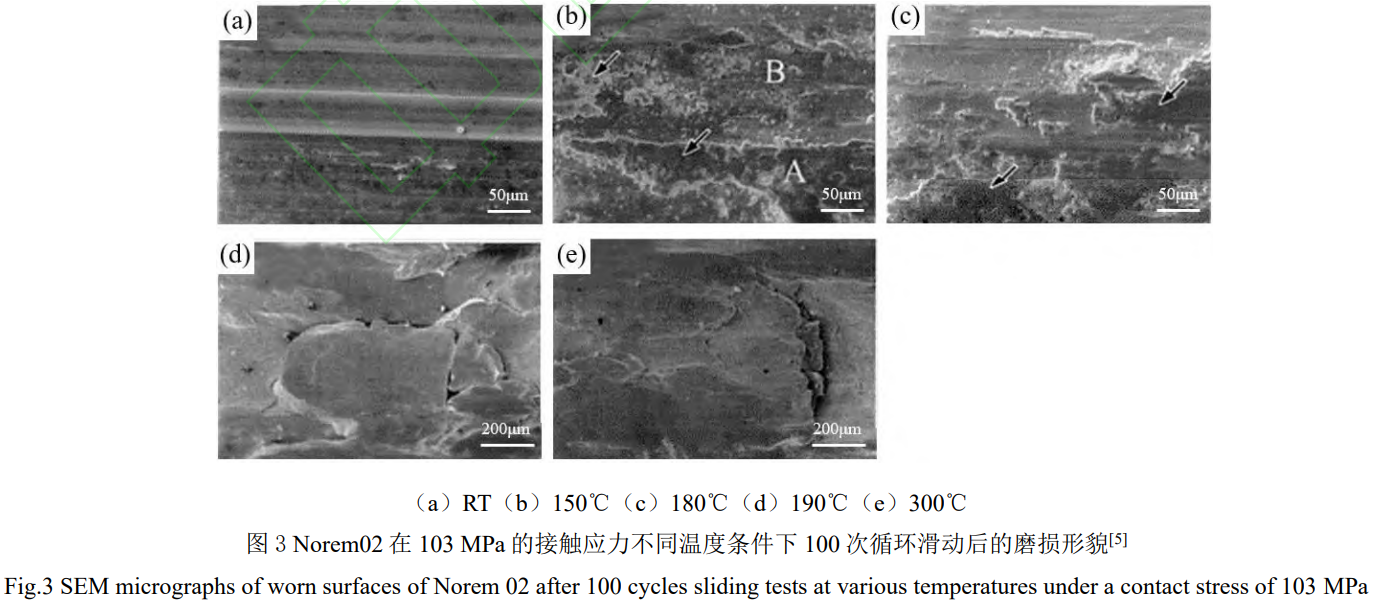

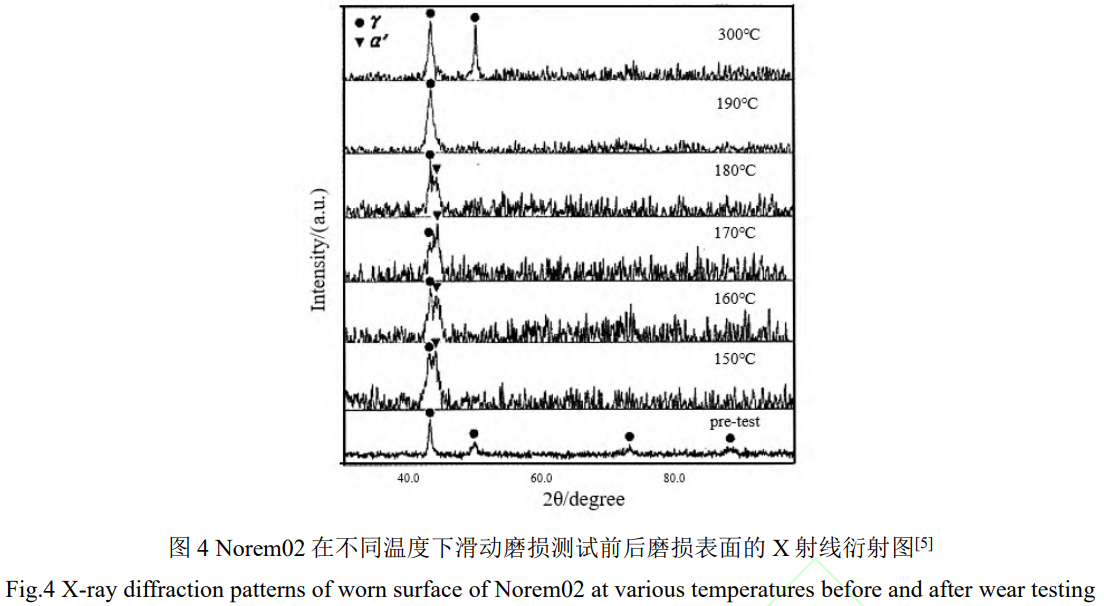

KIMJ等[5]對Norem02在25~300℃、103MPa條件下的滑動磨損行為進行研究，發現磨損表面的應變誘導馬氏體相變以及加工硬化行為與其隨溫度變化的磨損性一致。結合對磨損表面掃描電鏡結果（見圖3）與X射線衍射分析（見圖4），認為Norem02在190℃左右時，耐磨性突然下降主要是由于應變誘導相變不再發生導致加工硬化能力的喪失。提高Norem系列合金的耐高溫磨損能力是目前的一個難題，不過已有學者在這方面開展了相關研究工作[32]。

SMITHR等[32]針對Norem02高溫下耐磨性能大幅下降的問題，在Norem02的基礎上通過使用粉末冶金和熱等靜壓來實現的加氮使不銹鋼合金基體過飽和，設計了另一鐵基耐磨合金Nitromaxx。成分中5%的氮的加入一方面提高了合金的硬度，另一方面可以降低其SFE值，提高應變硬化率。通過粉末冶金和熱等靜壓制造的Nitromaxx，在制造過程中可以精確地優化合金成分和結構。

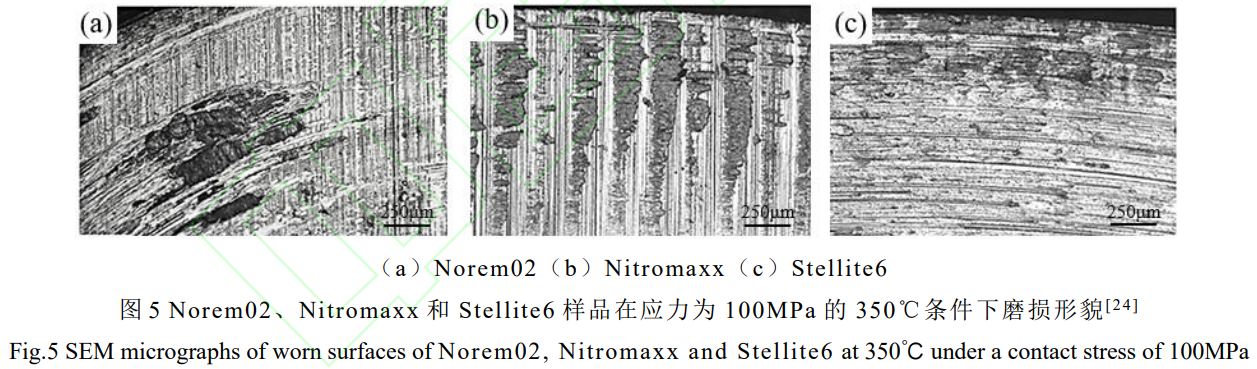

為了評估Nitromaxx的耐磨性能，研究人員在室溫和高溫（343℃）下根據ASTMG98標準對Norem02，Nitromaxx和Stellite6合金進行了磨損試驗，以模擬閥門在壓水堆條件下所經歷的條件，見圖5?？梢园l(fā)現，Nitromaxx和Stellite6的磨損表面變形適中，在此條件下兩種合金的耐磨性能良好，Nitromaxx的耐磨性甚至較Stellite6更為優越，而Norem02表面出現了明顯的磨痕，與上文提到的其在高溫條件下耐磨性能會顯著退化一致。EPRI在2015年對Nitromaxx合金的性能在模擬的核電運行工況中進行測試，該合金表現出良好耐腐蝕性、耐磨性以及耐用性[30]。雖然Nitromaxx的耐高溫磨損性已經達到了現役鈷基合金的水平，甚至更優，但該合金主要用于部件表面堆焊，并不適用于整鑄工藝。

目前，鐵基合金在核電中可以作為部分CRDM的基體材料（304L），熔覆鈷基合金使用[33]，或者激光熔覆于閥門表面作為耐磨涂層[5]。就現在而言鐵基合金只能在一定條件下替代鈷基合金，想要大范圍取代鈷基合金還需要深入研究。

1.3.2鎳基耐磨耐蝕合金

鎳基合金晶體結構穩定，具有良好的耐磨、耐熱及抗氧化等綜合性能[34]。在國內外應用中比較典型的鎳基合金可分為高硼系和低/無硼系。高硼系合金由于B的加入可以降低合金熔點，改善合金的力學性能，不過B的加入，會導致Ni2B、Cr2B等脆性硼化物的生成，使合金的塑韌性、腐蝕性能降低。并且合金中的B和Si會導致晶界處形成熔點較低的共晶組織，進而影響合金的服役溫度的上限[35]。低/無硼系合金的研究中分析了各種合金元素對合金的強化作用，不過還沒有具體的試驗報道如何對合金元素進行配比以達到最佳強化效果。

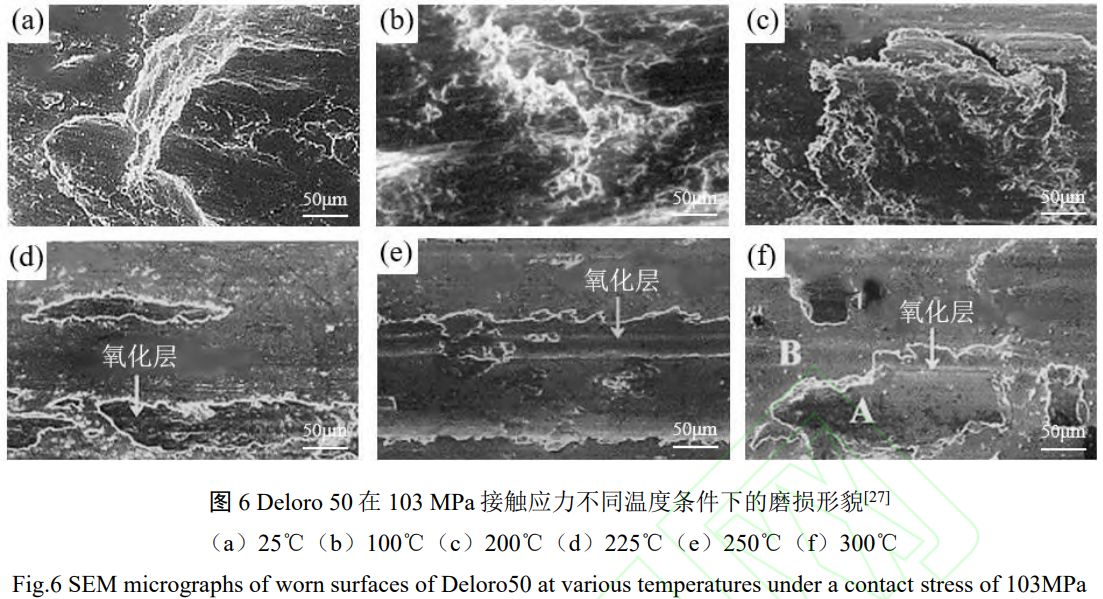

Deloro50是一種具有優良的耐腐蝕、耐磨損性能的鎳基合金耐磨材料[30]，作為鎳基耐磨合金的代表，在一些核電站中已經作為Stellite的替代品通過堆焊使用。KIMSJ等[36]對Deloro50在室溫至350℃，55、103和207MPa接觸應力下進行了滑動磨損試驗。在圖6中，從Deloro50在不同溫度下的磨損形貌得知，在低于100℃下，合金表現出嚴重的黏著磨損，在三種接觸應力下磨損損失量都非常大。然而，隨著溫度升高超過100℃，磨損損失量減小，在200、225和250℃下，磨損損失量在不同接觸應力下均接近零值。其認為磨損損失量的減少是由于磨損表面上形成磨損保護氧化層所致，磨損從嚴重的黏附向輕度氧化磨損的磨損轉變。如果溫度足夠高，材料表面能夠形成致密的氧化膜，使其具有與鈷基合金相當?shù)牧己媚湍p性能，可以作為核電站的耐磨堆焊材料使用[30]。

CHIBB等[37]對使用Norem02、Deloro50和Stellite6堆焊的閘閥在280℃的水中進行循環磨損測試。觀察到Norem02在1000次循環測試后出現磨損和泄漏，而Deloro50在2000次循環后也未出現泄漏。之后又對Deloro50和Stellite6進行了第二次1000次循環測試。最后的冷泄漏測試顯示，兩個材料堆焊的閥門沒有發生泄漏。對于現有耐磨合金來說，在高溫環境下，鎳基合金的耐磨性要優于鐵基合金。另一種耐磨耐蝕鎳基合金Hastelloy，也稱哈氏合金，主要分為B、C、G三個系列。其強度高、韌性好，不過這也導致了該系列合金不易加工，并且具有極高的應變硬化傾向。哈氏合金在溫度較高的環境下，力學性能與耐腐蝕性能會有所下降，在中溫時存在敏化區，敏化傾向與變形率成正相關。劉雙[34]也曾設計了一種名為Ni-3用于激光熔覆的鎳基合金，在400℃的高溫條件下耐磨耐蝕性能可以與Stellite6媲美。

鎳基合金雖然已經作為耐磨耐蝕合金應用于部分核電站的部件，但是其使用溫度需在100℃以上，并且在B酸環境中鎳基合金的耐腐蝕性較差。侯頔等[38]對Stellite6、鐵基合金、鎳基合金在B酸環境的腐蝕性能進行研究后，提出在B酸介質回路中應避免選用鎳基合金的建議。

1.4高熵耐磨耐蝕合金

雖然目前還沒有研究報道高熵耐磨耐蝕合金在核電動作部件上的應用，但高熵合金相對于傳統耐磨合金，由于其特殊的四大效應，在極端工況下仍然具有良好的耐磨損性、耐腐蝕性、力學性能、抗氧化性以及耐輻照性能[39]。并且由于在高溫條件下高熵合金可以形成致密氧化膜，結合亞表面層的強化作用，使其在高溫條件下也可以具有良好的耐磨耐蝕性能[40]。POULIA等[41]研究高熵合金的耐磨性能時，發現合金的微觀結構由細晶和樹枝晶組成，為合金帶來了優于耐磨合金Inconel718的耐磨性能。另外JOSEOH等[42]對真

空電弧熔煉的高熵合金分析其高溫下滑動磨損行為時，發現在合金的表面形成氧化膜，亞表面形成提供強化作用的細小的沉淀硬質，二者結合使高熵合金具有良好的高溫耐磨耐蝕性能。高熵合金的耐腐蝕性主要來自于合金表面形成的鈍化膜。鄭祺風等[43]設計的FCC+BCC雙相高熵合金不僅具有優異的拉伸性能，同時表面自然形成在腐蝕環境中具有保護作用的氧化膜，為其提供了良好的耐腐蝕性能。王重等[44]使用硫酸溶液對高熵合金進行處理，使其表面形成鈍化膜，有效地改善了合金的耐腐蝕性能。

雖然高熵合金在極端工況下具有良好的耐磨耐蝕性能，具有更廣闊的應用前景，但與傳統合金相比，其制備工藝與理論機制尚完善，耐磨耐蝕性的顯著表現不穩定，并且制造上存在著成本高、效率低的問題[40]。因此，高熵合金目前主要用于小型的塊體材料研究，并沒有進行大批量生產與應用。

總的來說，非鈷基耐磨耐蝕合金目前仍處于試驗研發階段，想要大規模的推廣應用前，還需要進行大量的模擬工況條件下的性能驗證與測試。

2、某回路動作部件的制造工藝

核電一回路動作部件為了得到良好的耐磨耐蝕性能，除了對于使用材料的選擇，還要選擇合適的制造工藝。

目前核電上的制造工藝除了傳統的鑄造、鍛造、堆焊等，增材制造作為第4次工業革命的9大支柱產業之一[45]，近年來也備受關注。

2.1傳統制造工藝

作為反應堆一回路中的動作部件CRDM用驅動桿和鉤爪、連桿，目前主要有兩種制造工藝，一種為奧氏體不銹鋼涂覆鈷基合金，即鉤爪、連桿材質均為奧氏體不銹鋼（Z2CN19-10或AISI304L），在磨損接觸區域涂覆鈷基合金（Stellite6），目前世界上多數商用核電站采用此種工藝，跟鉤爪嚙合的驅動桿材質為馬氏體不銹鋼（牌號主要有：12Cr13、06Cr13；X12Cr13、X12CrNi13；ASTMA-479Type410等）[33]。另一種工藝為Stellite6合金精密鑄造工藝，美國AP1000控制棒驅動機構采用此種工藝[46,47]，國內沈陽鑄

造研究所有限公司開展了針對美國三代核電技術AP1000驅動機構用鉤爪、連桿的鈷基合金國產化工作，產品已應用于海陽（3#、4#）、三門（3#、4#）等核電站機組。

為提高鉤爪、連桿的使用壽命，三代核電技術也對鉤爪齒槽結構進行了優化，例如，“華龍一號”及AP1000將鉤爪由單鉤爪改為雙鉤爪，并在鉤爪齒面采用了鈷基合金堆焊工藝，增加了鉤爪與驅動桿的接觸面積，具有較高的硬度和較強的耐磨性，延長了鉤爪的使用壽命[48,49]。目前CRDM的鉤爪組件由于結構和材料的原因，常會出現零件易碎、磨損快等問題。整體精密鑄造成形工藝雖然降低了剝落的幾率，提高了鉤爪、連桿的可靠性，但是同樣存在后處理的難題。

在核電的另一主要動作部件閥門的密封面制造上，堆焊技術的使用不僅可以顯著提升閥門的使用壽命，還可以節約貴金屬材料[50]。對于堆焊材料的選擇，最開始一般選擇硬度高、耐磨性好、耐蝕性強的含鈷合金，如Stellite6或Stellite21等，但是其不足之處除了Co活化后帶來的輻射影響，在高溫條件下耐擦傷性能也較差。在AP1000、EPR等三代核電站中，逐漸出現了鎳基合金作為代鈷合金堆焊使用。也就是說，對于閥門密封面的一些工況條件，選擇相應的材料減少鈷基合金的使用是可行的。

堆焊作為較為傳統的制造工藝，國內有手工電弧焊、鎢極氬弧焊、氧-乙炔火焰焊等以及國外的絲極、帶極鈷基合金埋弧自動堆焊等多種方法均可用于閥門密封面的制造。近年來，石世宏等[51]還嘗試使用激光熔覆工藝對不銹鋼核閥密封面進行處理，經測試該工藝處理后的熔覆層的顯微組織及晶粒度相較于傳統堆焊更均勻細小，且具有更高的顯微硬度及沖擊和磨損性能。雖然激光熔覆技術通過減少熱殘余應力使裂紋數量降低同時保護基材不受腐蝕，進而提升部件的耐磨耐蝕性能。但是昂貴的設備帶來了較高的成本，限制

了激光熔覆在工業中大規模的應用，并且該工藝目前還不適用于需要大面積熔覆的部件表面。

2.2增材制造工藝

相較于傳統的制造工藝，增材制造技術的應用不僅可以提高核電裝備的制造效率、精度、質量，還可大幅降低核電裝備的制造成本，對核電裝備來說是一項顛覆性技術[52]。因此，增材制造在各核工業企業中備受關注。

首次安全運行于核電站的增材制造部件，是由西門子打印的核電消防水泵上的葉輪，其對該部件進行的大量試驗驗證表明，增材制造部件的性能遠超于傳統工藝制造的部件[52]。深圳中廣核公司也曾利用增材制造技術使用316L不銹鋼打印了主泵試驗用縮比葉輪，該工藝制造的試樣不僅具有與鍛件相近的強度、塑韌性，還不會出現鑄件中常見的氣孔、縮孔、等缺陷，具有較高的質量[53]。另外，SUKH等[54]已經通過增材制造成功制作了小尺寸的核用一級安全閥門，還有一些核工作者嘗試?yán)迷霾闹圃旃に囍圃霤RDM用鉤

爪[55]。

增材制造工藝不僅可以用于制造的核電部件，還可以用于部件表面的修復，中廣核[56]曾使用鎳基、鈷基合金利用增材制造對閘閥閥桿、鉤爪、軸類以及葉片進行表面改性/修復，該工藝的使用在具有較高的效率同時修復效果顯著。

英國核先進制造研究中心（NuclearAMRC）的研究表明，3D打印技術能夠大幅縮短重型設備的制造時間，并提高小堆的商業可行性。使用3D打印技術，能將小堆反應堆壓力容器的制造時間從使用傳統技術的約3年縮短到不到6個月[52]。

目前在試驗室研究階段，增材制造技術已經可以成熟的將單一組分金屬粉末，利用激光束快速熔化，根據所設計的形狀，直接獲得高精度金屬樣品[57]。但是與傳統制造工藝相比，增材制造屬于局部熔化后凝固成形，組織的均勻性與工藝的穩定性直接相關。此外，核電站服役環境的特殊性（輻射、高溫、高壓）以及對部件的穩定性和可靠性都有著更高的要求[58]。上述原因綜合導致了該技術在核電領域的研究與應用尚處于起始階段，距離大規模的應用還有很多問題亟待解決。

3、展望

第4代商業堆投入運行目前為止，3代反應堆仍是國內外主要應用的堆型，第4代反應堆還在發展中。在“華龍一號”、美國3代核電（AP1000）、歐洲先進壓水堆（EPR）等3代核電技術中，對核電站運行壽命提出了60年的要求。為了保證各動作部件的安全性、可靠性以及降低退役后處理的難度，其結構和材料的選用必將進行相應改進，尤其是對動作部件磨損性能要求更高。

（1）在磨損研究方面，由于核用材料的磨損涉及簡單沖擊、周期性磨損、腐蝕等復雜工況以及核輻射的影響，為了更好地理解部件的磨損情況以及材料的磨損機理，需要研發設計盡可能接近實際工況的模擬試驗設備或仿真模擬程序。

（2）在材料設計方面，目前使用的鈷基合金雖然滿足了工程設計與建設的需求，但是由于針對核電站用材料的磨損性能需求不斷提升，以及59Co的誘發放射性帶來的輻射防護問題，研發新型替代材料降低鈷的用量也是一種趨勢，如鐵基、鎳基耐磨合金，以及近年興起的高熵合金。其中高熵合金作為近年提出與發展起來的一種新型合金體系，在強度、硬度、耐磨性能、耐腐蝕性能等方面表現優異，有較大潛力在核工程領域獲得應用[59-61]。研發新型針對腐蝕、磨損及核輻射的材料時，可以引入先進的材料設計方法如材料神經網絡、高通量成分設計、人工智能（AI）等。

（3）在制造工藝方面，進行工藝創新，引入新的制造工藝，如超純凈熔煉（懸浮熔煉）、增材制造（3D打印）等工藝改善控制有害雜質，提高的材料性能。另外EPRI正在探究通過粉末冶金（PM）和熱等靜壓（HIP）工藝在耐磨堆焊材料上的應用，以解決堆焊合金的可焊性和殘余應力問題[62]?？梢灶A(yù)期，科學技術的革新和經濟社會的發展越來越依賴于新材料的進步，核能的開發將在我國國民經濟現代化進程中起著重要的作用，在其開發、建造和運行過程中，存在大量艱巨的材料問題，仍需深入研究。

參考文獻

[1] 杜圣華. 核電站[M].北京：原子能出版社, 1992.

[2] LEMAIRE E,LE CALVAR M. Evidence of tribocorrosion wear in pressurized water reactors[J]. Wear, 2001, 249(5): 338-344.

[3] 王枵天. 核電站一回路中應用的閥門和驅動裝置.首屆閥門技術研討會,北京,2011[C].北京: 北京閥門技術研究所，2011.

[4] 穆麗紅,張增強,馬俊杰. 我國核電站核泵現狀及國產化前景[J]. 水泵技術, 2009 (3): 1-3,11.

[5] KIM J,KIM S.The temperature dependence of the wear resistance of iron-base NOREM 02hardfacing alloy[J]. Wear, 2000, 237(2): 217-222.

[6] KERMOUCHE G, KAISER A L, GILLES P,etal.Combined numerical and experimental approach of the impact-sliding wear of a stainlesssteel in a nuclear reactor[J]. Wear, 2007, 263(7): 1 551-1 555.

[7] KACZOROWSKI D,VERNOT J P.Wear problems in nuclear industry[J]. Tribology International, 2006, 39(10): 1 286-1 293.

[8] CHITTY W J, VERNOT J P H, AREVA N P. Tribocorrosion issues in nuclear power generation[M].Sawston Cambridge, CB22 3HJ United Kingdom: Woodhead Publishing,2011.

[9] 周志強,徐健, 蔣永兵,等. Stellite12 和 Stellite20 涂層的耐磨性和耐腐蝕性能對比研究[J]. 熱噴涂技術, 2021, 13(03):65-71.

[10] 陳林,蔣永兵, 尚洪寶,等. S31000 不銹鋼表面激光熔覆 Stellite12 合金層的組織和性能[J]. 金屬熱處理, 2023, 48(02): 289-294.

[11] 趙金福,徐紅軍, 羅川,等. 鈷基耐磨合金 Tribaloy T—800 的組織與性能. 第三屆中國功能材料及其應用學術會議, 中國重慶, 1998[C].北京: 中國金屬學會功能材料分會, 1998.

[12] BHANSALI K J, MILLER A E.The role of stacking fault energy on galling andwear behavior[J]. Wear, 1982, 75(2): 241-252.

[13] ANTONG, KENNETH C.Wear-resistant cobalt-base alloys[J]. JOM, 1983, 35(2): 52-60.

[14] WOODFORD D A. Cavitation-erosion-lnduced phase transformations in alloys[J]. Metallurgical Transactions, 1972, 3(5): 1 137-1 145.

[15] 秦承鵬, 鄭玉貴. 17-4PH 不銹鋼表面激光熔覆鈷基合金涂層的空蝕行為研究[J]. 腐蝕科學與防護技術, 2011, 23(3): 209-213.

[16] REMY L, PINEAU A. Twinning and strain-induced f.c.c.→h.c.p. transformation on the mechanical properties of CoNiCrMo alloys[J]. Materials Science and Engineering, 1976, 26(1): 123-132.

[17] RABINOWICZ E. Friction and wear of materials, 2nd ed[M]. New York: John Wiley & Sons,2013.

[18] MCCARRON R, STEWART D, SHIPWAY P, et al.Slidingwear analysis of cobalt based alloys in nuclear reactor conditions[J]. Wear, 2017, 376-377: 1489-1 501.

[19] ROSALBINO F, SCAVINO G. Corrosion behaviour assessment of cast and HIPedStellite6 alloy in a chloride-containing environment[J]. Electrochimica Acta, 2013, 111: 656-662.

[20] BEHAZIN M, NOEL J J, WREN J C. Combined effects of PH and γ-irradiation on thecorrosion of Co-Cr alloy Stellite6[J]. Electrochimica Acta, 2014, 134: 399-410.

[21] ATAMERTS. Stability, wear resistance, and microstructure of iron, cobalt, and nickel-based hardfacingalloys[D]. England: University of Cambridge,1988.

[22] ABBAS G, WEST D R F.Laser surface cladding of stellite and stellite-SiC composite deposits for enhanced hardness and wear[J]. Wear, 1991, 143(2): 353-363.

[23] 鄒赟, 馬炳輝, 徐培全. 納米碳化物增強鈷基復合粉末熔覆層的微觀組織及耐磨性[J]. 上海工程技術大學學報, 2019, 33(03): 203-208.

[24] 廖景娛. 金屬構件失效分析[M]. 北京:化學工業出版社, 2003.

[25] 丁濤. 激光熔覆鈷基合金耐沖刷腐蝕涂層制備技術研究[D].成都:西南交通大學,2024.

[26] NSOESIE S, LIU R, JIANG K,et al.High-temperature hardness and wear resistance of cobalt-based tribaloy alloys[J]. International Journal of Material and Mechanical Engineering, 2013(2): 48-56.

[27] BELE E, DESHPANDE V S.The compressive response of idealized cermet-like materials[J]. Journal of Applied Mechanics, 2015, 82: 041009-1.

[28] BRROKS J W, LORETTO M H ,SMALLMAN R E.In situ observations of the formation of martensite instainless steel[J]. Acta Metallurgica, 1979, 27(12): 1 829-1 838.

[29] COCKERAM B V.Some observations of the influence of δ-ferrite content on the hardness, galling resistance, and fracture toughness of selected commercially available iron-based hardfacing alloys[J]. Metallurgical and Materials Transactions, 2002, A33(11): 3 403-3 419. [30] 毛蘭方,付亞茹, 梅其良,等. 壓水堆核電廠便于退役的沉積源項控制措施研究[J]. 核科學與技術, 2020, 8(4): 172-177.

[31] 劉雙, 石世宏, 魏宏璞,等. 強化核閥密封面的 Norem02 激光熔覆層性能研究[J]. 激光與紅外, 2010, 40(4): 365-369.

[32] SMITH R, DORAN M, GANDY D, et al.Development of a gall-resistantstainless-steel hardfacing alloy[J]. Materials & Design, 2018, 143:39-48.

[33] 蘭銀輝,熊少陽,尤磊,等. 壓水堆核電站控制棒驅動機構金屬材料設計[J]. 熱處理技術與裝備, 2011, 32(6): 24-28.

[34]劉雙.核閥密封面無鈷鎳基合金涂層材料及熔覆工藝研究[D]. 江蘇蘇州:蘇州大學, 2010.

[35] 胡文政.電站閥門密封面代鈷堆焊材料研究[D]. 上海:上海交通大學, 1993.

[36] KIM S J,KIM J K. Effects of temperature and contact stress on the sliding wear of Ni-base Deloro 50 hardfacing alloy[J]. Journal of Nuclear Materials, 2001, 288(2): 163-169.

[37] CHI B B, BYOUNG C H, JIN S B,et al. Wear performance and activity reduction effect of Co-free valves in PWR environment[J]. Nuclear Engineering and Design, 2004, 231(1): 51-65. [38] 侯頔,方勝杰.濃硼酸環境下閥門腐蝕問題的研究及改進[J]. 全面腐蝕控制, 2016, 30(1): 23-27. [39] 宗樂,徐流杰, 羅春陽,等. 難熔高熵合金:制備方法與性能綜述[J]. 工程科學學報, 2021, 43(11): 1 459-1 473.

[40] 楊立夫,耶雪夫, 胡丞楊，等. 高熵合金耐磨性能研究進展[J]. 鋼鐵研究學報, 2023, 35(7): 790-800.

[41] POULIA A, GEORGATIS E, LEKATOU A ,et al.Microstructure and wear behavior of a refractory high entropy alloy[J]. International Journal of Refractory Metals and Hard Materials, 2016,57:50-63.

[42] JOSEPH J, HAGHDADI N, SHAMLAYE K F, et al.The sliding wear behaviour of CoCrFeMnNi and AlxCoCrFeNi high entropy alloys at elevated temperatures[J]. Wear,2019,428-429: 32-44.

[43] 鄭祺風, 呂威閆, 邱克強. 鑄態(Fe33Cr36Co15Ni15Ti1)96Al4高熵合金力學性能及腐蝕行為[J]. 鑄造, 2024, 73(2): 143-149.

[44] 王重, 孫一璞, 簡選,等. 酸處理優化 Fe40Mn20Cr20Ni20高熵合金抗點蝕性能[J]. 鋼鐵研究學報,2024, 36(4): 511-519.

[45] 盧秉恒. 智能制造與 3D 打印推動“中國制造 2025”[J]. 高科技與產業化,2018, (11): 22-25.

[46] Sae. Alloy, corrosion and heat resistant, investment castings 60Co-29Cr-4.5W:The Republic of Armenia， AMS5387F[S]. 2022-02-02.

[47] 李玲，王豐，王永東. 控制棒驅動機構鉤爪 Stellite6 合金熔模鑄件的制造工藝研究[J]. 熱加工工藝, 2016, 45(15): 75-77.

[48] 喻杰. 壓水堆核電站控制棒驅動機構的現狀與發展[J]. 工程技術, 2017, (22): 83-85.[49] 楊方亮,陳西南,

楊曉晨,等. “華龍一號”核電廠 CRDM 鉤爪制造及試驗研究[J]. 機械設計與制造工程, 2017, 46(1): 89-93.

[50] 高清寶. 閥門堆焊技術[M]. 北京：機械工業出版社, 1994.

[51] 石世宏. 核閥零件密封面的激

光熔覆強化,核科技報告[R]. 北京：原子能出版社, 1998.

[52] 伍浩松,張焰, 戴定. 3D 核電打印現狀及前景[J]. 中國核工業, 2017 (7): 45-47.

[53] 陳興江,劉彥章, 張峰. 基于 3D 打印技術的主泵試驗用葉輪研制[J]. 機械設計與制造工程, 2017 (S1): 67-69.

[54] SUK H,KANG J S, SANG Y L,et al. Additive manufacture of 3 inch nuclear safety class 1 valve by laser directed energy deposition[J]. Journal of Nuclear Materials, 2021, 547(15):152 812.

[55] 王德斌,史驍辰,劉剛,等. 一種增材制造的核電站控制棒驅動機構鉤爪:中國, CN201810046135[P]. 2018-05-22.

[56] 譚磊,趙建光. 金屬 3D 打印技術核電領域研究現狀及應用前景分析[J]. 電焊機, 2019, 49(4): 339-343.

[57] 楊永強,劉洋, 宋長輝.金屬零件 3D 打印技術現狀及研究進展[J]. 機電工程技術, 2013, 42(4): 1-8.

[58] 趙飛云, 賀小明, 王煦嘉, 等. 3D 打印技術對核電設計與制造影響的基本思考 [J].機械設計與研究, 2016, 32(1): 88-91.

[59] 李工,崔鵬,張麗軍,等. 高熵合金研究現狀 [J]. 燕山大學學報, 2018, 42(2): 95-104.[60] YEH J

W,CHEN S K, LIN S J, et al. Nanostructured high-entropy alloys with multiple principalelements:novel alloy design concepts and outcomes[J]. Advanced Engineering Materials, 2004, 6(5): 299-303.

[61] 豆艷坤,柯靳,賀新福,等. 高熵合金的抗輻照性能研究進展[J]. 原子能科學技術, 2019, 53(10): 1 868-1 884.

[62] SIEFERT J, GANDY D, PURDY D, et al.Development of hardfacing alloys for power generation applications[J]. Advanced Materials and Processes, 2014, 172: 21-24.
